営団6000系製作 その8(ヨーダンパー補正)

最近、同僚が一人辞めてしまい仕事が倍増中でありなかなか取り組めなかった6000系の
ヨーダンパーの高さ調整方法を決めました。
やはり、真鍮板による高さ調整のスペーサーを作る事としました。
材料はやはり”いさみや”でしたね!

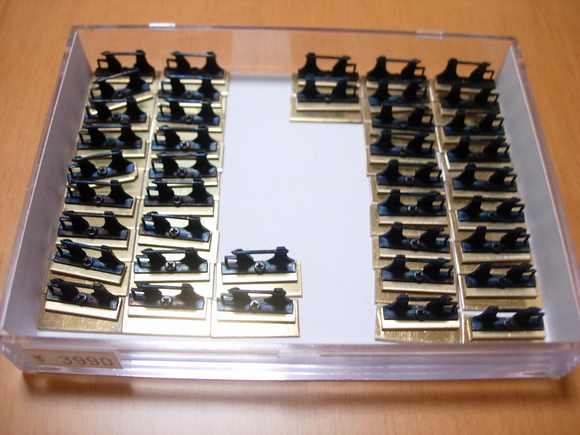

t1.0+t0.8の帯板で1.8ミリ補正部品をまたまた40枚×2作りました。

これを半田付けすれば、塗装後にねじ止めできますので組み立てがグンと楽になりますね。

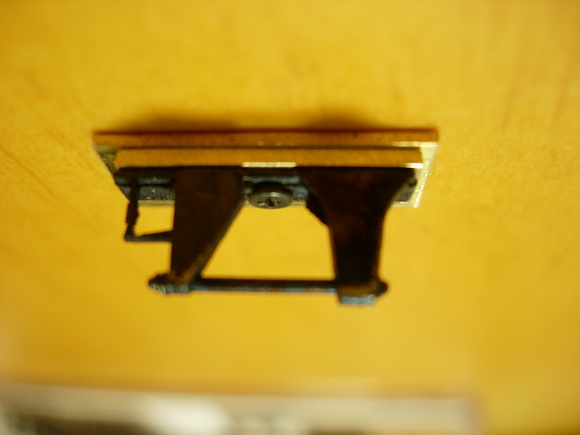

大きく拡大すると下のようになります。




細々した部品は、完成したので床板へ半田付けへGO! ですね。
[PR]
by takedon2000 | 2011-11-29 22:59 | 営団6000系製作

営団6000系製作 その7(またもや問題? やっぱり変ですよね)

車体が箱になり、屋根上配管を行おうと思っていたのですが割りピンの在庫がなく仕入れてから行おうと思い、
別のできる事はないかと台車を床板に仮付けしてみました。

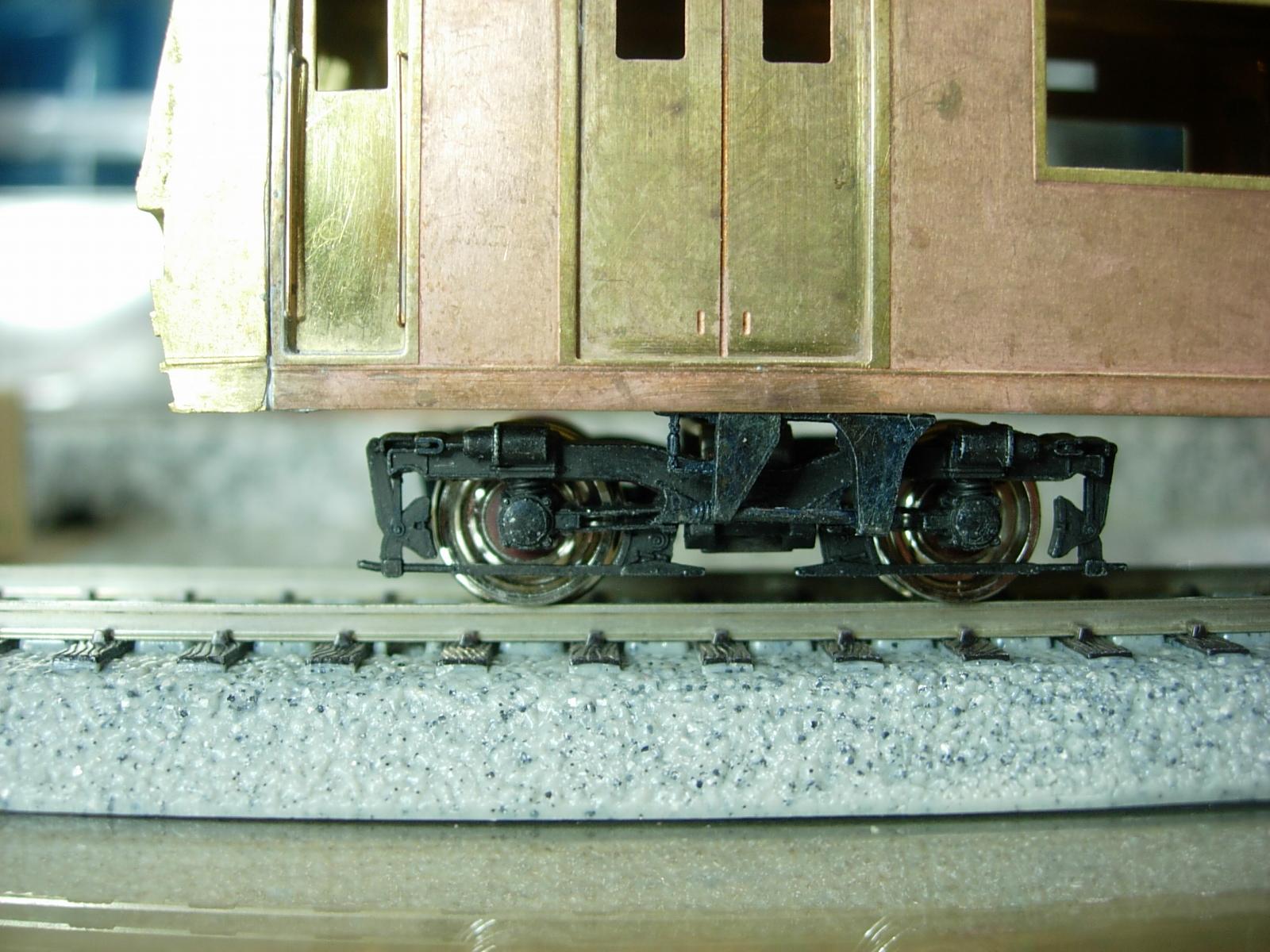

FS378はヨーダンパーが別パーツですので位置出しをしようと思って仮付けした所、
「なんかへんだよね~?」という事で、実写写真と見比べてみると、やはりZ方向(上下ですね)が全然合ってません。

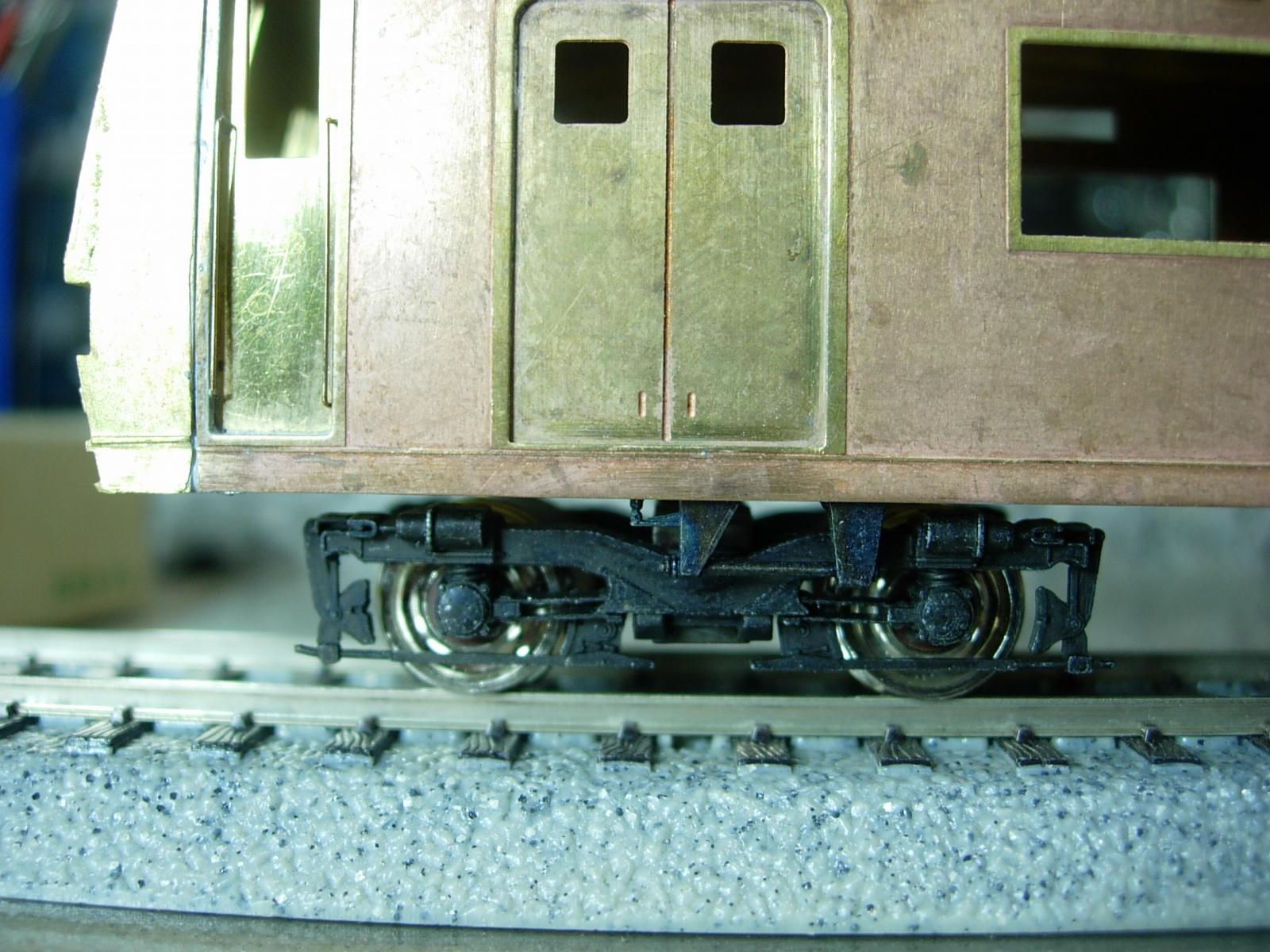

写真で見ると一目瞭然です。



ヨーダンパーの先端はやはり軸受けと水平ぐらいが正解高さですよね。
という事でこの補正をするために、床板とダンパーの間に約1.8ミリの補正板を作らなくては
ならなくなりました。
なんか、しんどいですね。 フツーに作れるキットってないのかな~?



さて、補正板をプラバンで作成か真鍮版で切り出しか悩むところです。 いさみやに相談かな?
[PR]
by takedon2000 | 2011-11-16 00:12 | 営団6000系製作

営団6000系製作 その6(車体ほぼ完成)

イベントが建て込んで進まなかった作業も少しづつやり始めました。

今回は、床板の改造ですが。元々このキットは10連にする事はあまり考えられておらず、先頭車×2、中間車×4を2箱で組み立てるM車用床板が4枚になってしまいます。当然実写編成ともM車の設定が違ってしまいます。

そこで、2両分ばかり床下をT車化しなくてはなりません。
E社等で完成床板は売っておりますが、どうやら板厚も違いますし捨てるのももったいないので付属部品を使って埋めました。

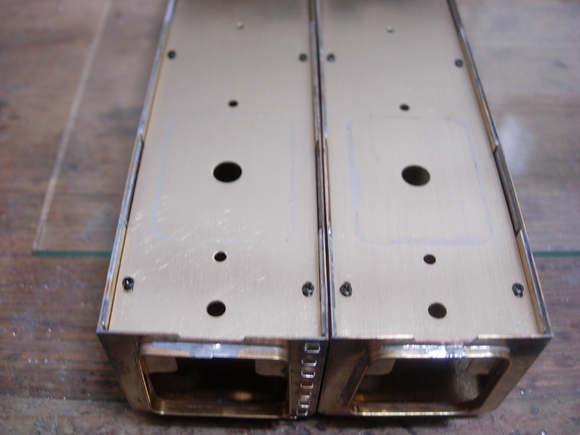

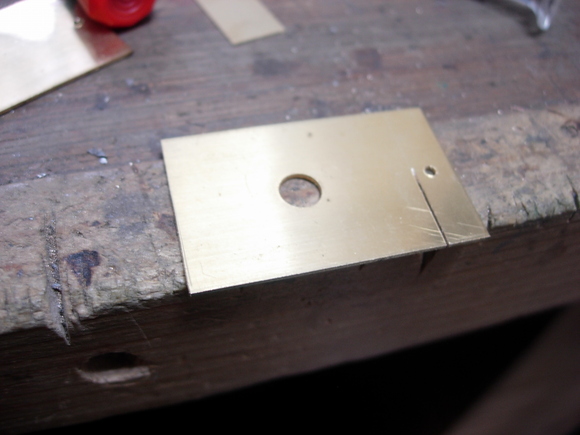

この板は、パワートラック取り付け用と思われ床板とは一段段差をつけるものとなってます。 板厚も同じですしセンターピン穴も開いているので利用します。



穴の大きさに合わせてカットしました。

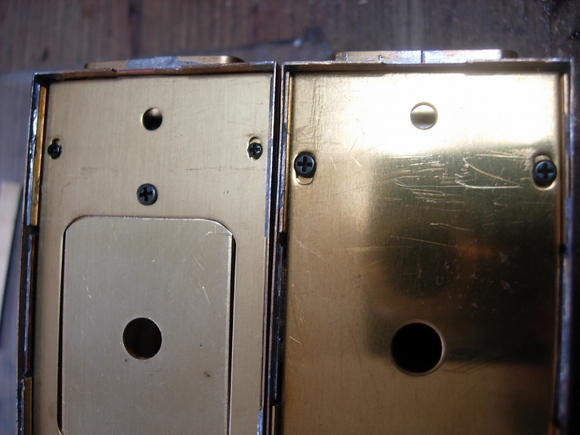

室内側は、帯板で補強しておきます。

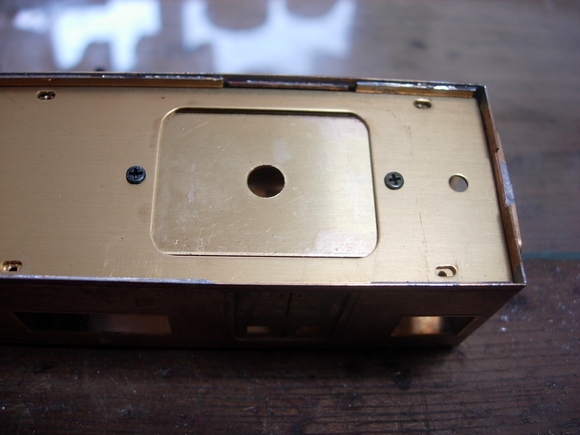

周りは半田で埋めてから仕上げると完成です。

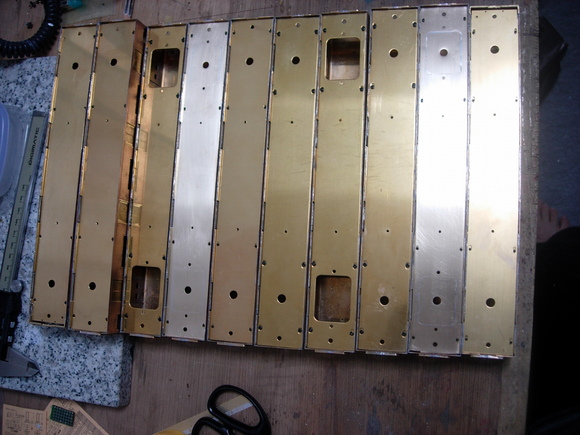

これで妻板と床板すべて終了です。
モーター車はM1の2両 63xxと67xxに搭載予定です。



次回はパンタ車の屋根上作業をします。
パンタも6000系は7機も付いてますので大変そうですが...
