EF62 入場

あれほど揃えるの止めようと思っていた富系のEF62,63ですが既に
63 1両、62 1両配備されました。

我が家仕様は、プラ製の車両は、必ずバラバラになります。
やはり、どうしても台車周りがプラっぽい事と、手摺り類がプラになってしまうので
UPGRADE化が必須です。

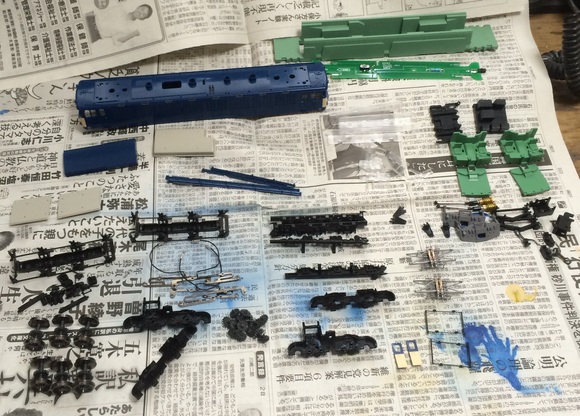

とりあえず、全バラです。



バラせる物はとりあえず全バラしました。

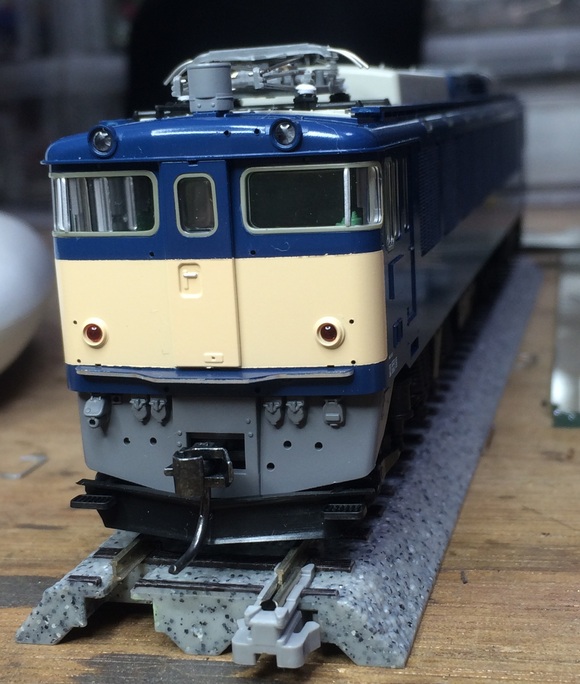

先ずは、素の状態ですが、かなり完成度が高いですね。



私の場合は、手摺り類は基本燐青銅線のφ0.4で作成するのが定番となってます。

一番難しい前面の手摺りですが、イメージを元にやっとこでエイヤー!!で作ります。
図面無しですね!



前面手摺り、乗務員ドア、手摺り含めて1時間ほどで全部作りました。

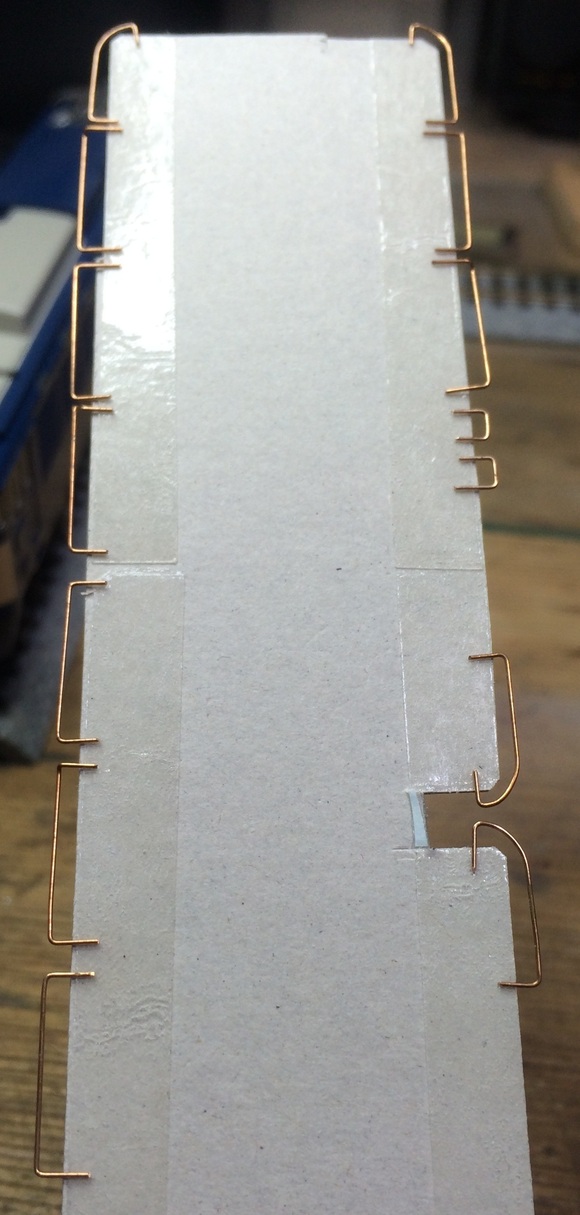

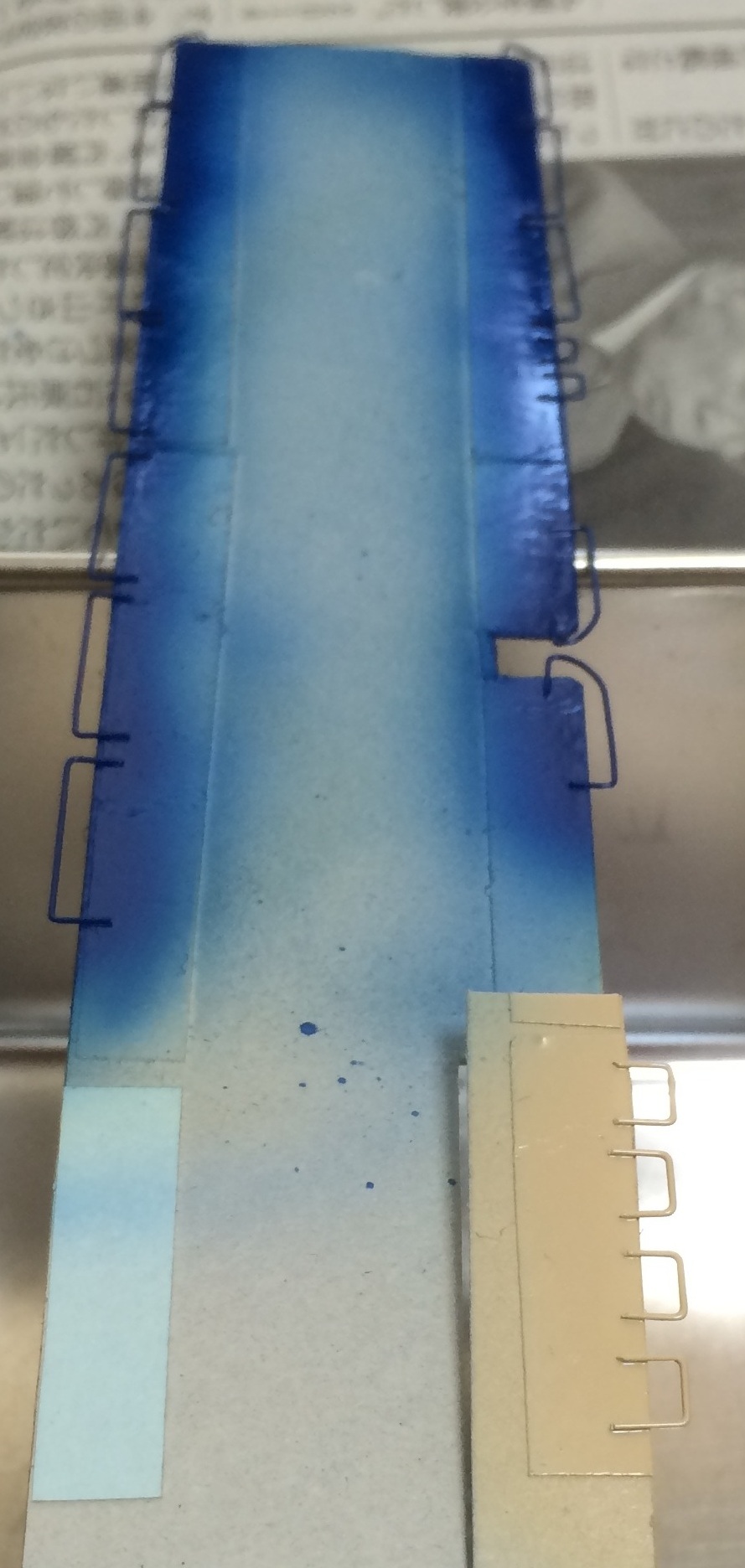

早速、厚紙に両面テープで貼り付け塗装です。

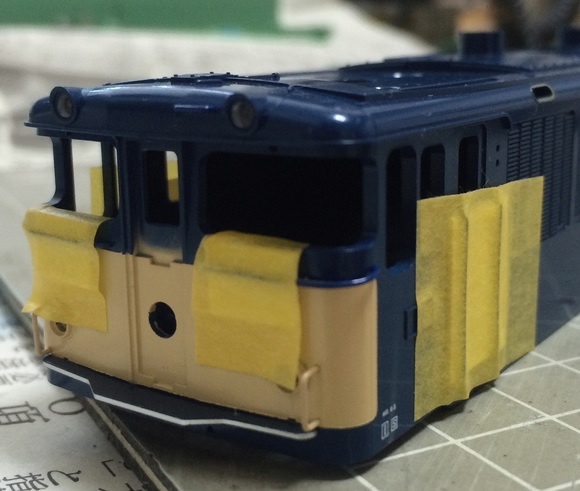

塗装は、マッハのプライマーと相互、同じ無マッハの直流電機の青で塗装、前面縦手摺りは
GMのクリーム1号で塗装しました。

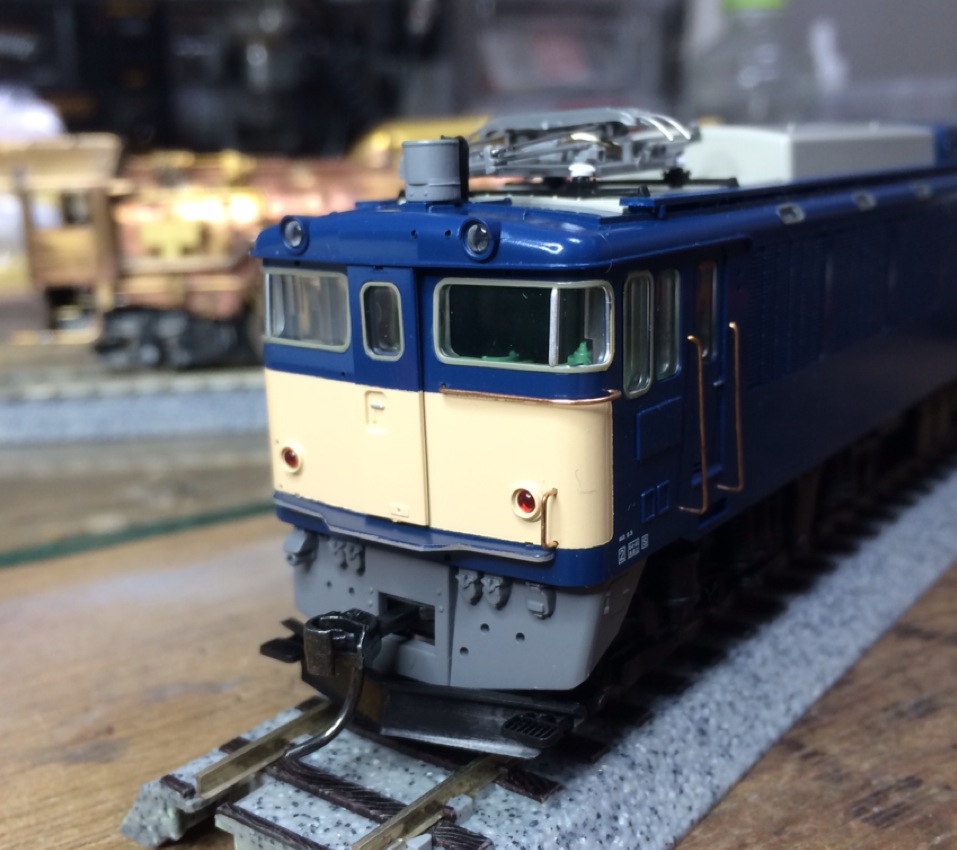

手摺りの取り付けは、プラ版のt0.5をスペーサーとして瞬間接着剤でで取り付けました。



本日はここまで、時間切れとなってしまいました。
次回は台車部分の話しとします。
[PR]
by TAKEDON2000 | 2014-07-28 00:57 | 新車の整備(機関車編)

EF81機器更新(Decorder)まとめ

EF81の機器更新終了しました。

今回のテーマはテールライトを点灯させるのが目的でした。
DCCの環境であれば、テールライトなどのファンクションは配線しておけば
後はプログラミングすればOKなので簡単です。
また、最近のデコーダーはDC(直流)でも問題なくなりました(昔は
モーターにノイズが入るなどあまりお勧めはできませんでした)

先ずは、前回作ったLEDを仕込みます。
もともとテールレンズは入ってますのでテールレンズの裏にゴム系接着剤で
取り付けるだけです。 がっ手が入らないところなので両面テープにて固定しました。



後は配線をすれば終わりです。

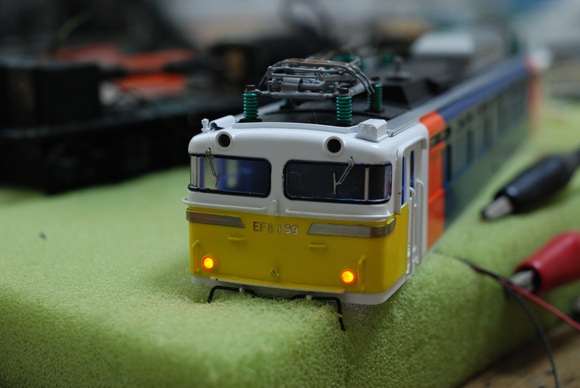

仮組み状態でテールの点灯確認しました。



面倒なのがデコーダーの配線です。
線路から2本、モーターへ2本、ヘッドランプへ2本、テールランプへ2本、ライト類のコモンラインが
1本と9本もあります。

モーターを動かすだけなら線路とモーターの間に入れるだけですが、ライト類はちょっと面倒くさいですね。
DCCでは、ライト類(ファンクションといいます)の”+:青色の線”はすべて共通です。
あとは、点灯させたいライトを青の線とそれぞれ”白色、黄色、緑色、紫色”(これ全て”マイナス”です。
に繋ぐというのが基本です。

よって、普通DCだと1エンド側ヘッド・テールで4本、2エンドヘッド・テールで4本計8本を配線する
のではなくそれぞれマイナスの1本と共通のプラス1本の5本で済むわけです。

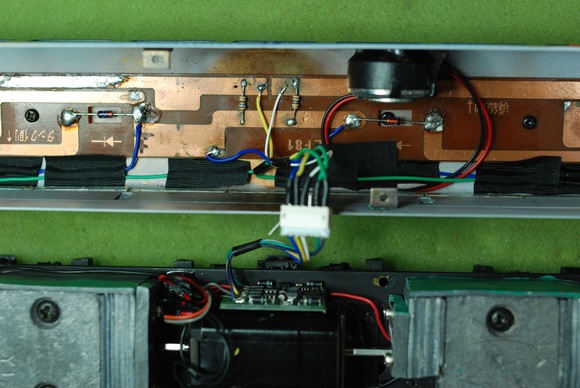

下が配線の様子です。
先程 紫色の線がと言いましたが、私は持ってなかったので緑で代用してます。
ただ、コネクターの下側を見ると紫色のコードが一番右側にありますね。

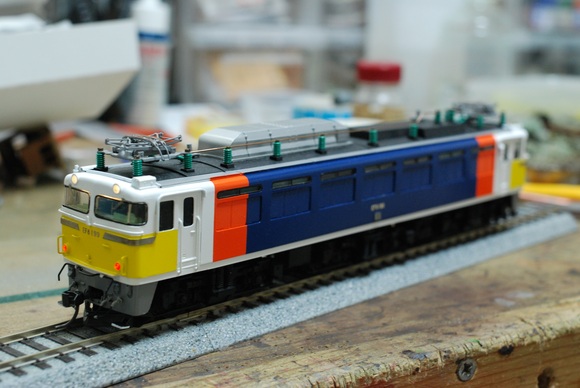

そして、蓋を閉めれば完成です。

こんなライティングもOKなので上野駅への推進運転が楽しくなります。


[PR]
by takedon2000 | 2014-07-06 17:57 | DCCの話
