京急2100系の製作 そのマイナス01

皆様 こんばんは
年の瀬のこんな時期ですが、新しいカテゴリを作成しました。

2015年度はU-TRAINS 京急2100系からスタートします。
スタートするにあたってキットを色々確認している中で(あまりにもパーツが多い)U-TRAINSさんの
キット構成の一つである屋根上のクーラーの組み立てが、車体の箱組立より大変そうでしたので
今年中に難題クリアーしておこうと思います。

一見簡単に見えますが、クラー本体は4分割、中のファンと取り付けブラケット含めると6分割、
さらに手摺りはすべて分割パーツですので6+22=28部品で構成されてます。



また、ファンの周りのカバーは、部品では付いて無いようです。

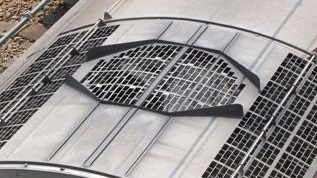

これは実車を見ても省略はできそうにありませんので、何とかせねばなりません。
来年入ってからいきなりこの作業はいやなので、今回年末ぎりぎりで製作しておきました。

実車でも目立ちます。



さて、製作方法ですが、
KSの洋白帯板0.8×0.2を使用しました。
何種類か試してみましたがこれが丁度良さそうです。

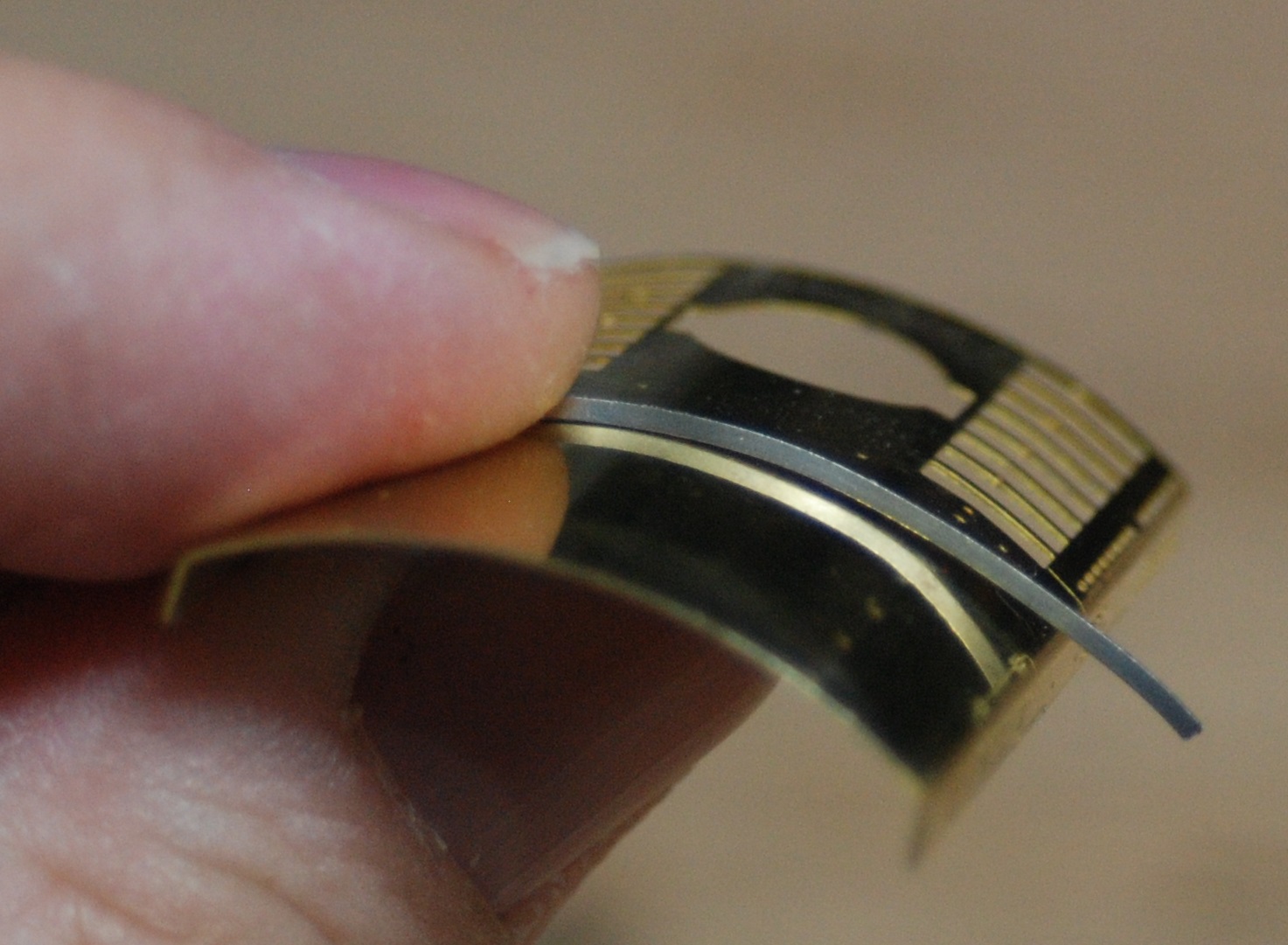

まず、無理やりですが、この帯板を弓状に曲げていきます。
この際の下側のRがクラーのRになるように一生懸命しごきます。



この後、ファンの形に合わせてくの字に曲げていきます。

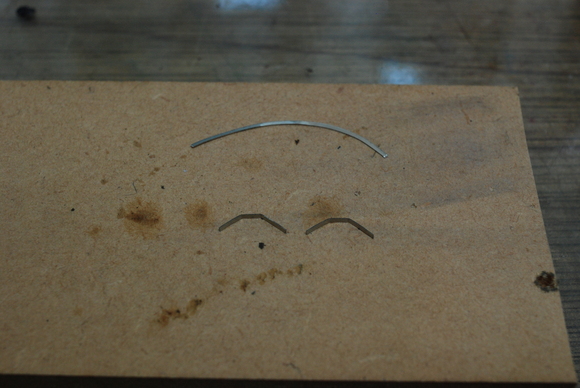

写真下の部品を16個作成します。


さてこれが出来上がってから組み立てに入ります。
本体と、両側のカバーを先ず半田付けします。
その後、上部化粧板にファンカバーを半田付けします。
この際、化粧板は本体とまだ半田付けしません。
手摺との合わせがありますのでくれぐれも半田付けしないように。

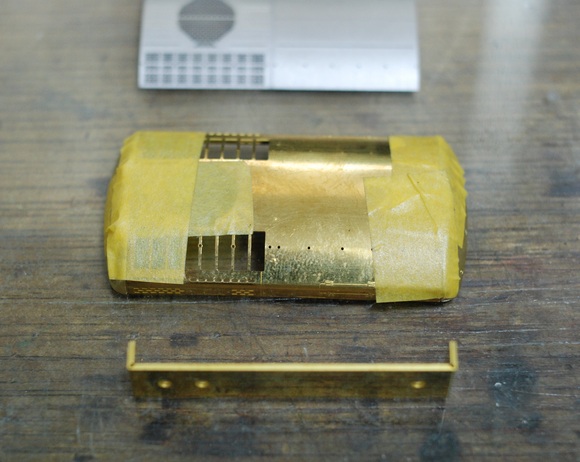

またちょっと脱線ですが、クラー取付のステーはこの字に曲げて使うのが正解です。
U-TRAINSさんで教えて頂きました。

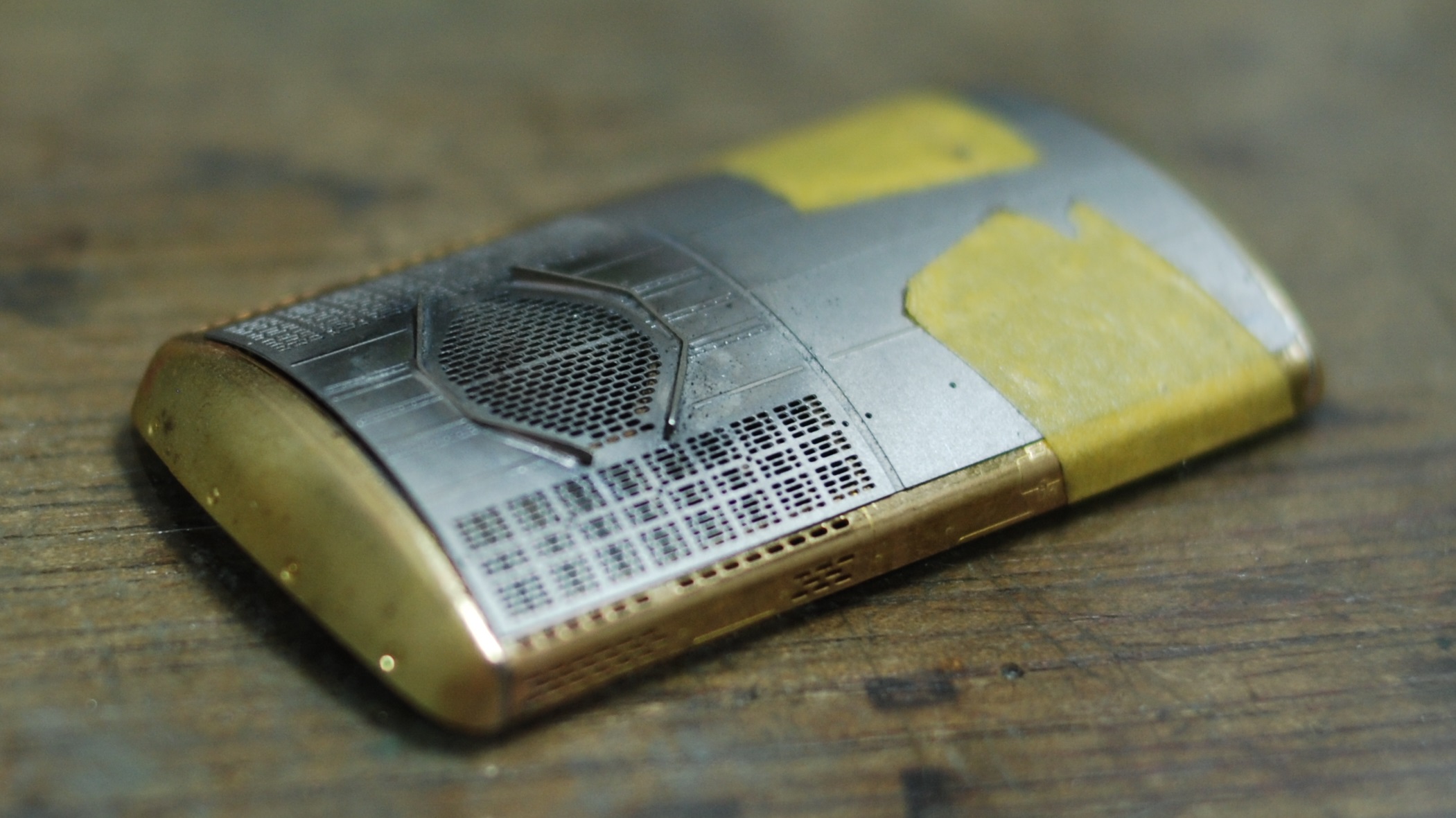

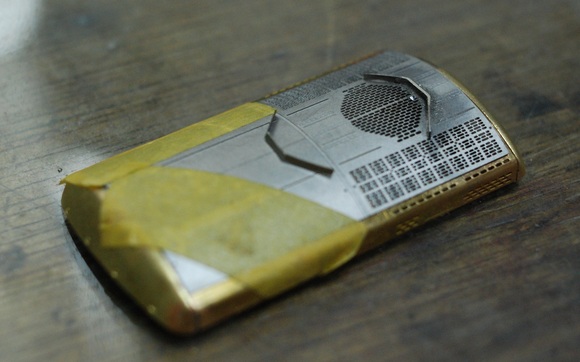

いきなり写真撮り忘れて申し訳ありませんが、下の写真がカバーの取り付け方です。
左側が半田前、右側が半田後(ちょっと削り始めてますが)です。
用は、弓状の帯板を取り付け後、やすりで上面を平らにするのです。



両側ともに半田付け終わりましたら、やすり掛けですが、単目、あやめ等のやすりでは
どうしても粗いのでうまく削れません。←カバーを曲げてしまいました。
よって、ダイヤモンドやすり等の表面が平らなものを使用するとよりと思います。
概略整形できましたら、#400程の耐水ペーパーを平板(私はガラス版です)に敷き
ラップ掛けの様に表面を整えるのと同時に上面のバリを取り除きます。
#400のラップ掛けは、8の字を描くように10秒ほど行えば良いようです。



次は、化粧板と手摺と本体の合体です。
なお、手摺は燐青銅線のΦ0.3です。
ちなみに化粧版はΦ0.25の孔が開いており、取り付ける手摺座(エッチング部品)は板厚0.25の
ようなのでこのままでは手摺座は化粧板を貫通しません。
よって「私はすべての孔をΦ0.35のドリルで広げました。 もしかするとΦ0.3でも良いかもしれません。

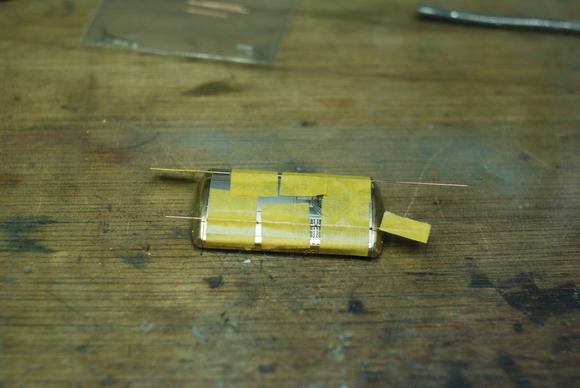

全て開け終りましたら、仮組みです。

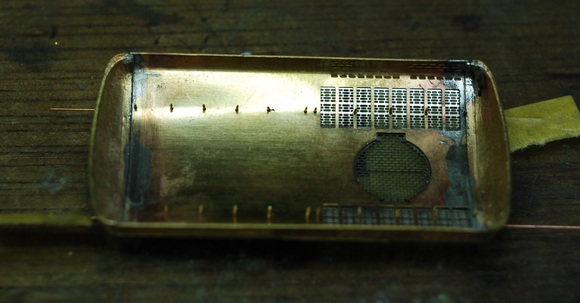

裏から見るとこんな感じです。



ここまで出来ましたら、一気に半田付けを行います。
最後に両端を切り落とせば終了。

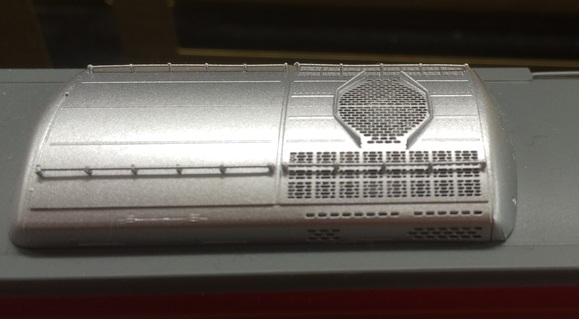

それなりの出来になりました。

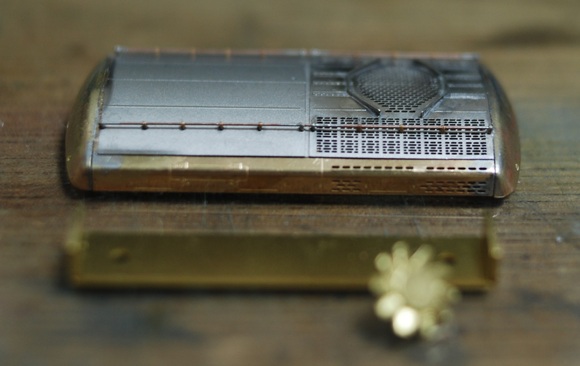

まだ、取り付けステーもファンもつけてませんがここまで形になっていればいいですかね!
ちなみに手摺は左右2分割となります。
左から6番目と7番目の間隔が狭い所は切り離さなくてはいけませんがこれも後から簡単に
出来る所ですので今はこのままです。

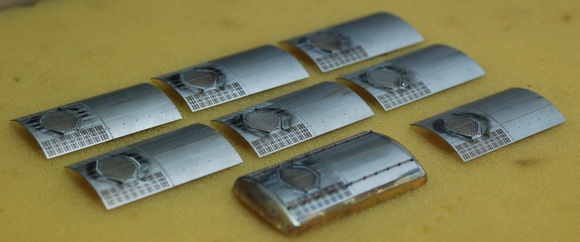

嫌な事は先に終わらせておきたく、一気にファンのカバー8両分作成しました。



これでクラーの大凡の目処が立ちましたので本年の車両製作はここで終了。
来年より本格的に京急に着手しようと思います。

それではまた来年
