京急2100系の製作 その6(屋根回り_品川側)

久しく書いてませんねぇ~

5月は、いろいろ東海地区でのイベント参加、自分のクラブの新型レイアウト製作と車両に手が
付けられてないですねぇ
まぁ 毎月の事なのでご勘弁を

さて、品川側も記事にできそうな写真が揃ってますのでUPします。

先ずは

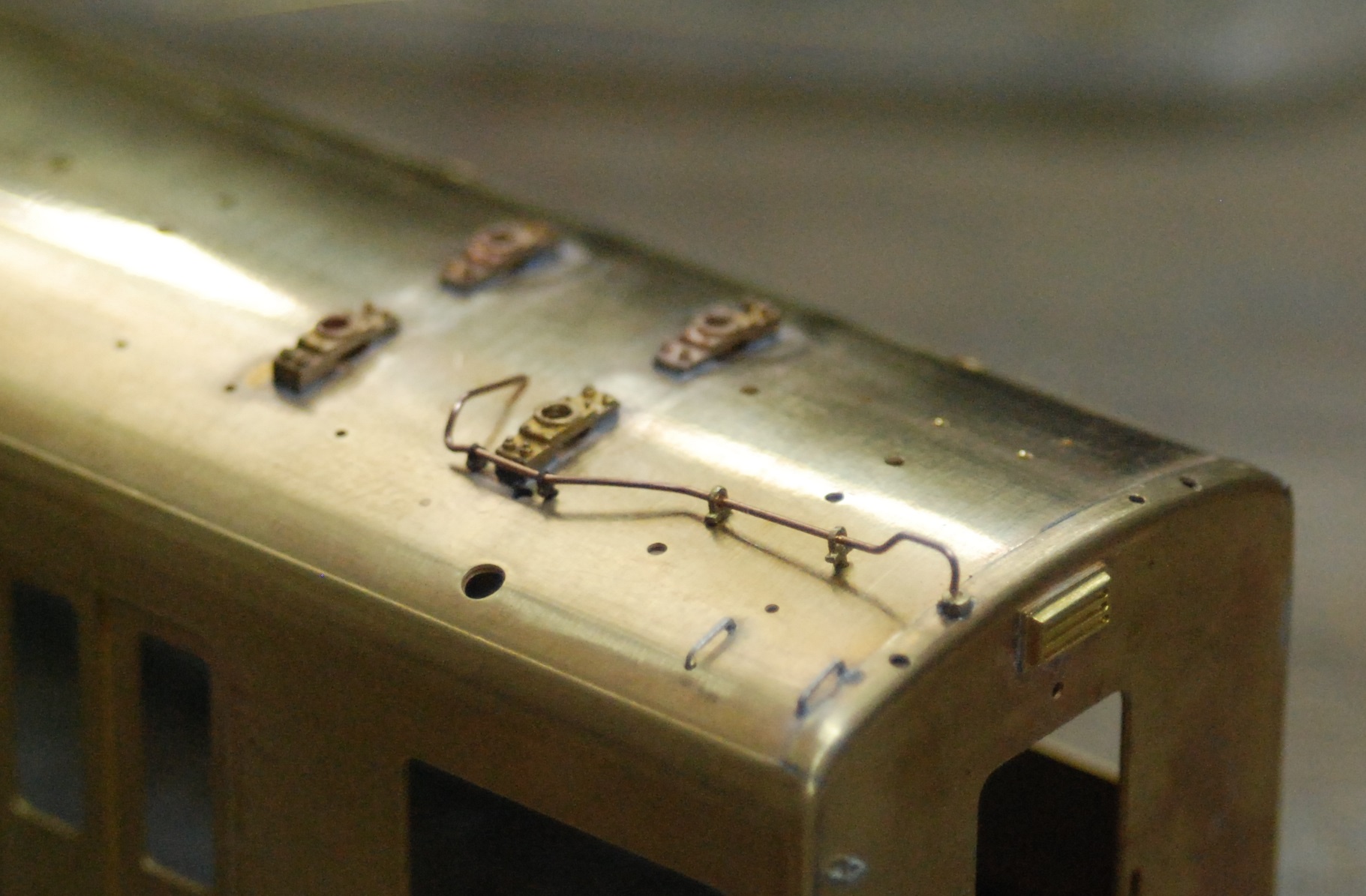

パンタグラフへの配線です。
三崎口側と対象かと思いきや少し違いますね。
曲げの勝手も少し違います。

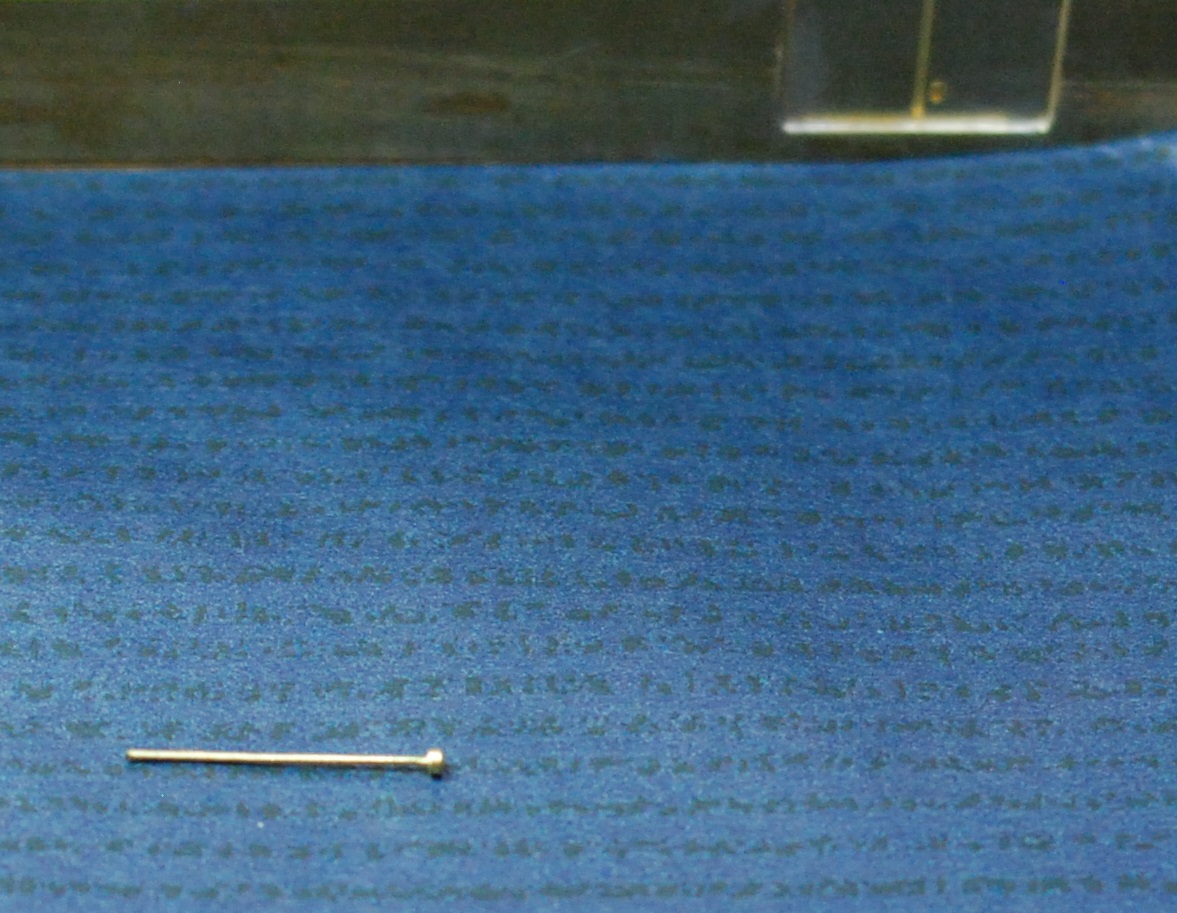

簡単に写真載せましたが作り方は先ずキット付属のロストです。
これ小さいので無くさないようにしましょう。

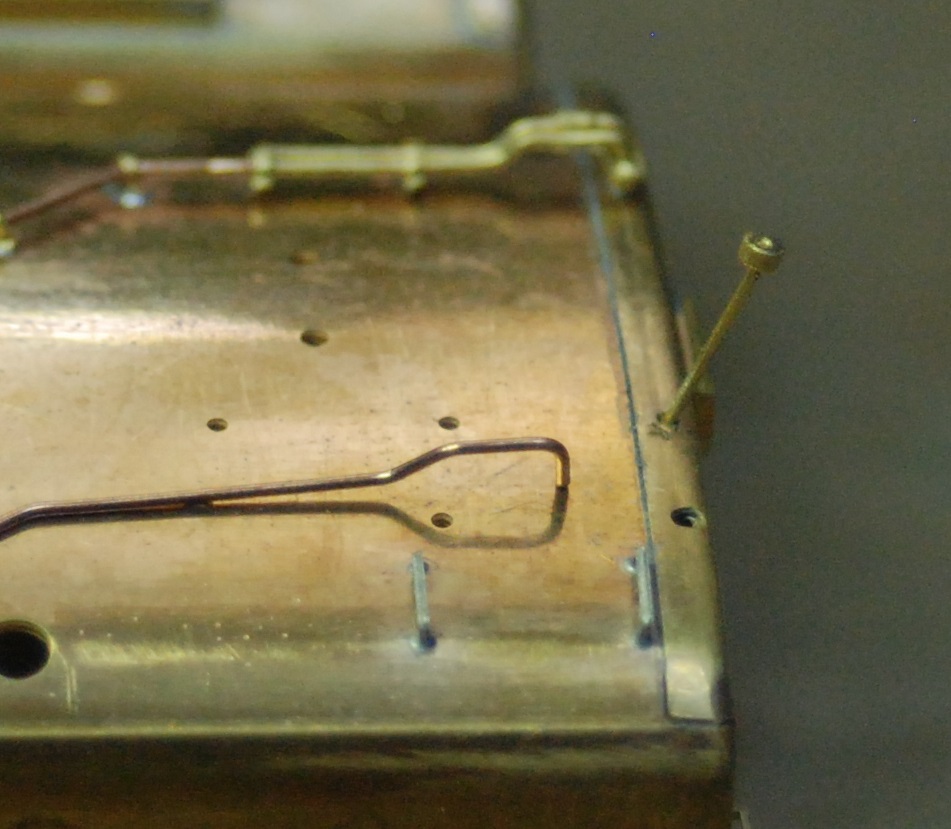

この部品を妻面に挿して、手曲げした母線と組み合わせます。

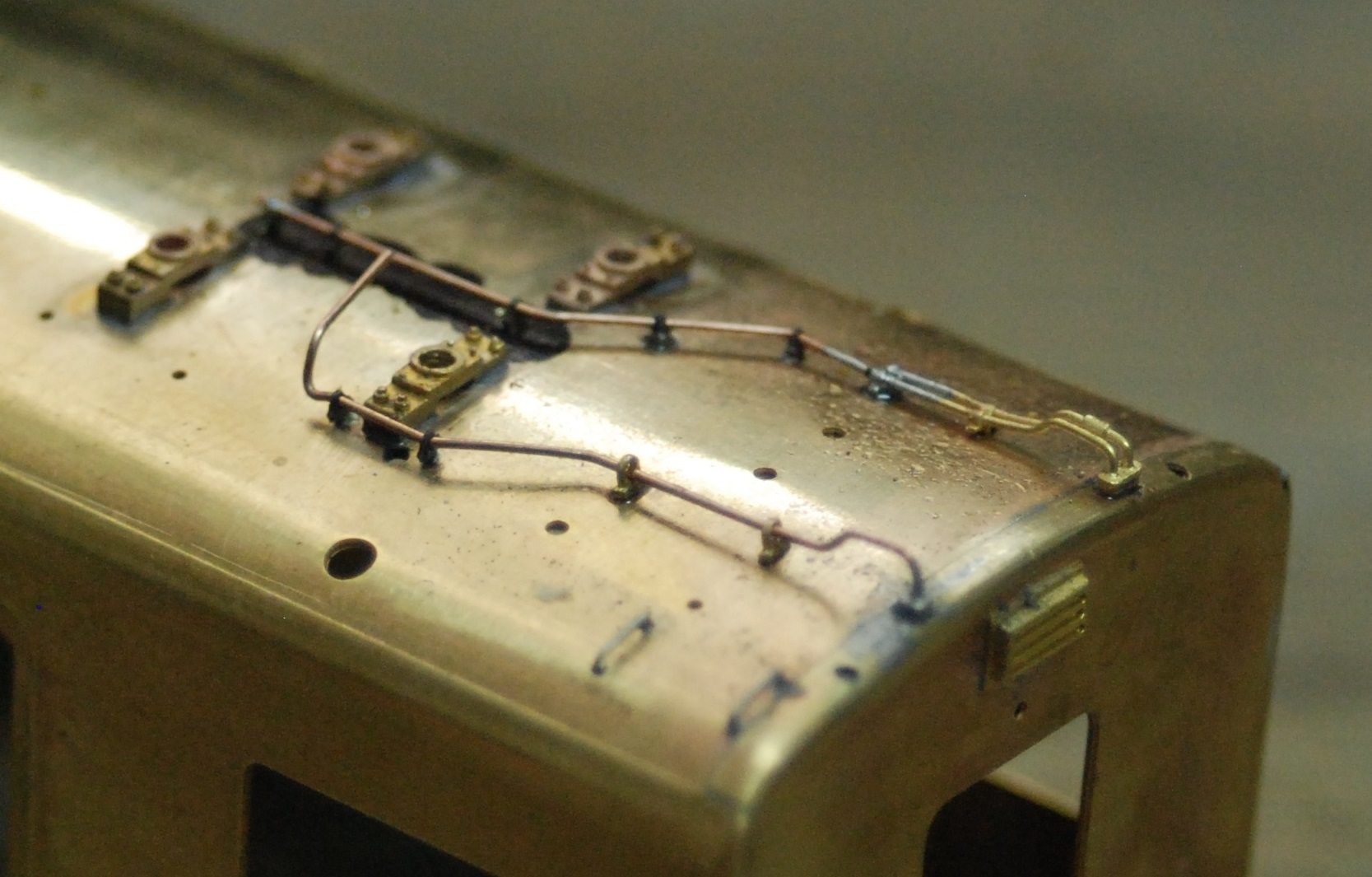

こんな感じに



次にパンタ下までの配管を通しますがこちらは手前までがロストでへの字部分は
写真を基に手曲げ線を作って配線してます。



次は三崎口側との引き通し線と中央寄りのフューズボックスへの配線です。
この部分の2連の母線押さえは前回の記事のごとく苦労しました。
今回使用したものは、ある所からお分けいただいた品物ですが
マッハの2連の母線押さえが良さそうです。

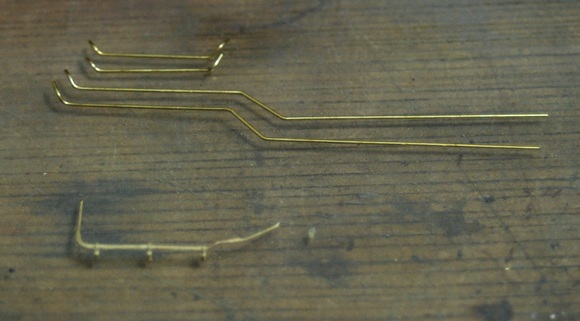

写真を見ながら試行錯誤で手曲げ品作成しました。



取り付け位置を確認しながら半田付けします。

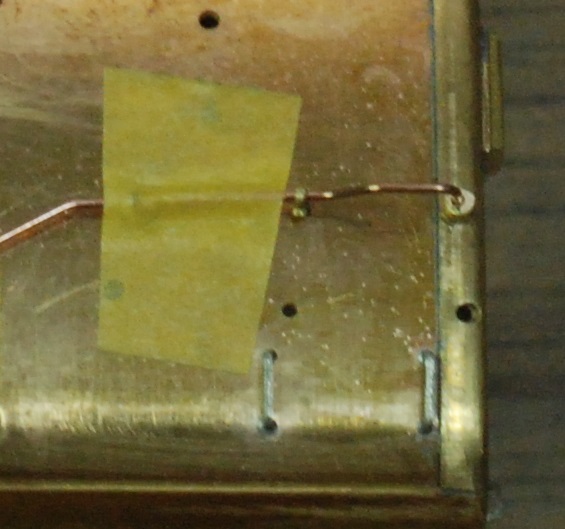

私の場合は、良いか悪いかは別としてマスキングテープで固定してます。

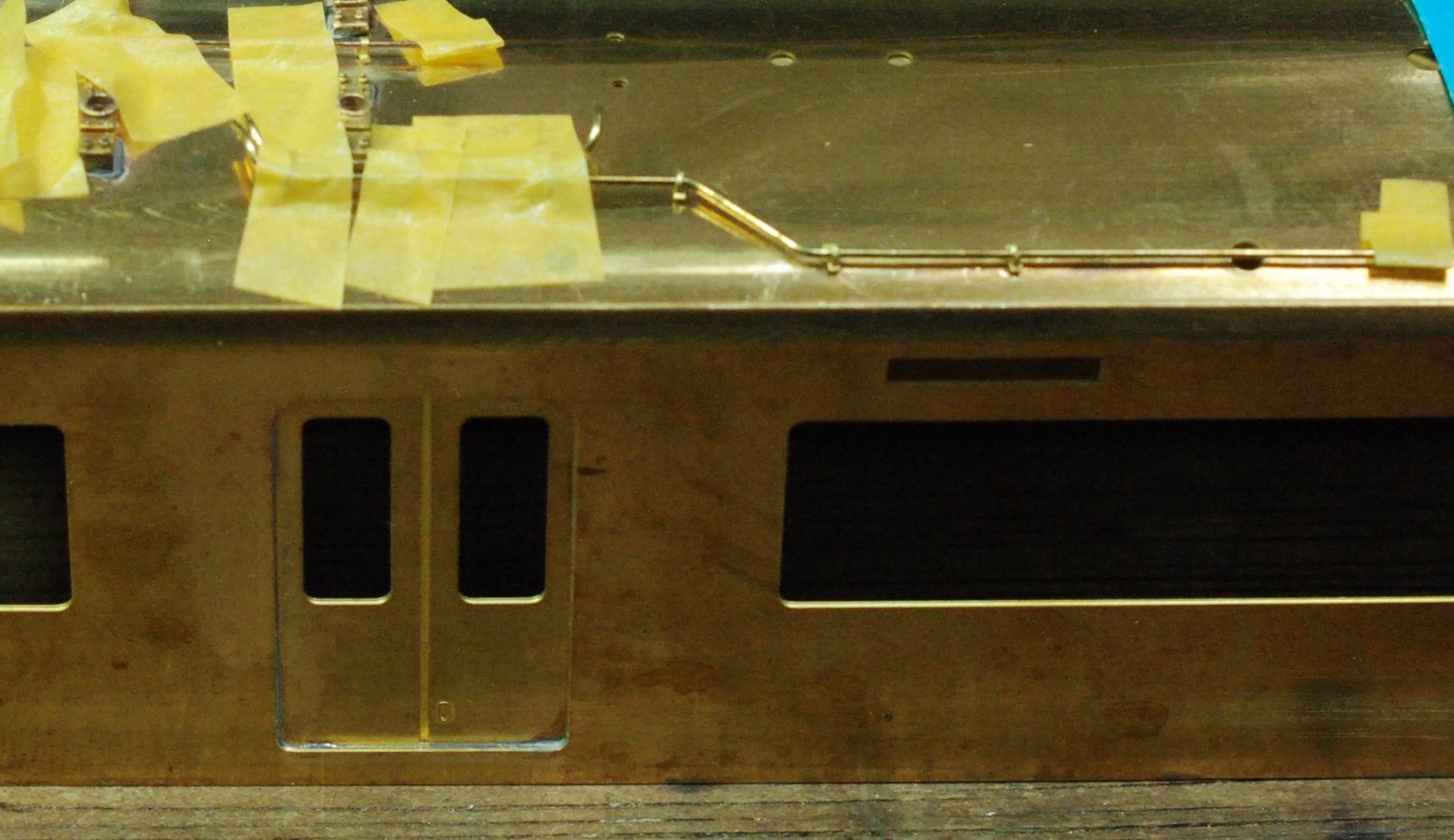

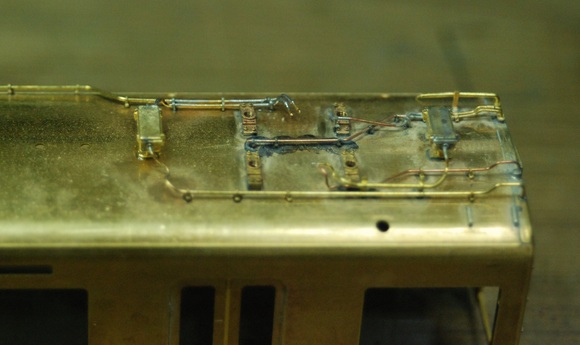

出来上がった写真が下ですが、母線押さえの真ん中が斜めになってます。
これがマスキングテープで押さえる悪い点ですね。(見えないので)



まあ、修正がきく範囲ですので気にしないようにしましょう。

反対側の写真です。



簡単に書きましたが結構こちらは苦労すると思います。

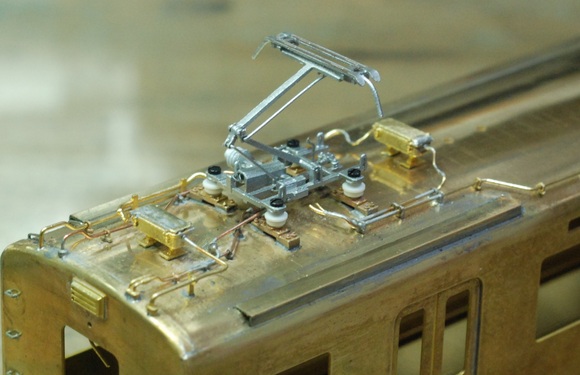

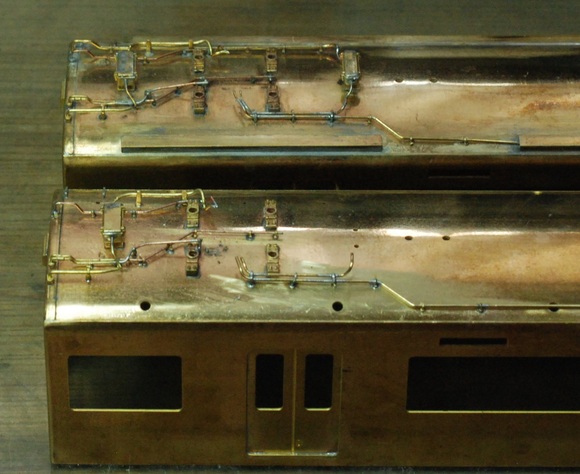

パンタ有り無しの比較も載せておきます。



最後の単独で撮っておきます。
この角度は、品川駅の階段で撮影できるアングルに近いですね。




さて、次は待ちに待った先頭車です。
楽しみは最後に!

と言いつつ、すでにおでこのロストを地道にペーパーかけ始めてます。
それでは次回。
[PR]
by takedon2000 | 2015-05-30 09:23 | 京急2100系製作

京急2100系の製作 その5(屋根回り_品川側)

GWは何かと忙しくまとまった時間が取れないので、先ず実車の写真をUPします。
次回製作記事書きます。

先ず、京急2100系は屋根上写真を撮れる所が少ないような気がします。
横浜中心に考えると中々無いもので、私は金沢文庫と品川で撮影してみました。

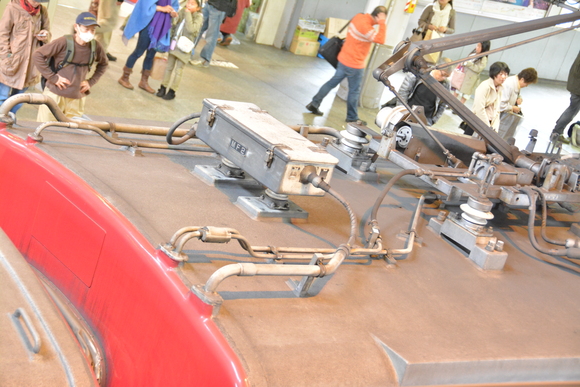

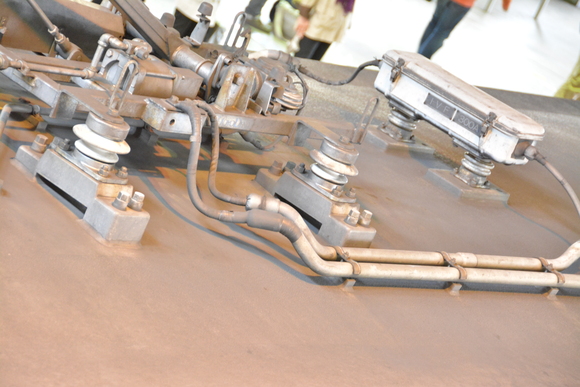

たまたま、金沢文庫の駅に回送で入ってきて10分程停車してましたのでパチリ



角度が付きすぎていて立体感は無いですが、品川よりパンタからランボードまでと
フューズボックスまでの配管はよくわかると思います。

何気ない写真ですが、写真に写っている並列2連の母線押さえを探して探して2週間って
感じでした。

ちなみにホームからの撮影で母線からパンタまでの配線が撮れました。

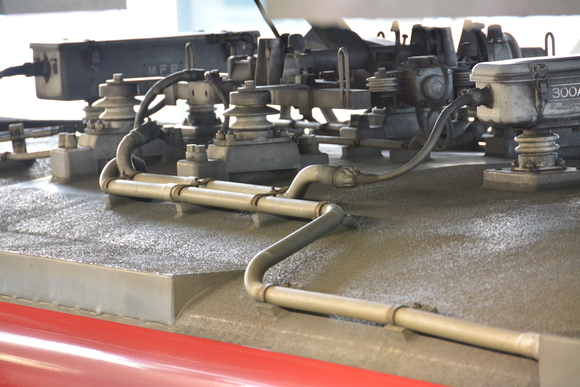

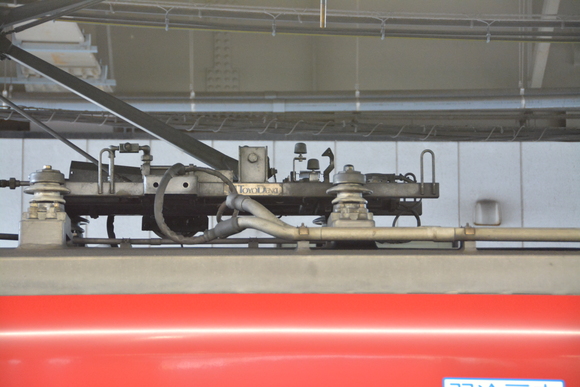

この部分をもっと鮮明に撮りたく品川へ移動します。
ここは、撮影としてはなかなか勇気が入りますが、人目を気にせず撮りました。



妻板側も同様に



今回、この写真の一番奥側(妻板からフューズボックスへそのまま入っている母線に関しては
写真が取れませんでした。

しかし、フューズボックスへ入る前の形は2個上の写真を見ればなんとなく想像できます。
以上で!

因みに前回の記事で久里浜側と一生懸命書いてましたが頭の中ではずっと三崎口側と
書いていたつもりでした。
訂正しておきます。
