C53再生への道 その1

長らくの沈黙失礼いたしました。

模型製作の谷間でレイアウトの検討を色々としておりました。

さて次のお題ですが少し軽めのネタでいきます。
今年の初め頃より九州地区より単機で燕フル編成という企画が聞こえてきた為
今まであきらめておりました、C51、C53といった大正~昭和初期の機関車に
手を出してしまいました。

といっても当然見たこともなければ、実物すらまともに見たことはありません。
今回はこの中でも国鉄唯一の3気筒式のC53を我が家に配置しようと思いました。

すると、オークションでは某モーター時代のキット、完成品などが手ごろな値段で
出品されているのが分かったのでこちらから探すこととしました。

その中で不動車ですが、プロポーションの良いメーカー不明のキット組品が出てましたので
早速落札してみました。

商品到着後眺めてみるとホワイトメタルは殆ど使っておらずロストがふんだんに使われている
事が分かりました。  ただ、モーターは回りませんでしたね。

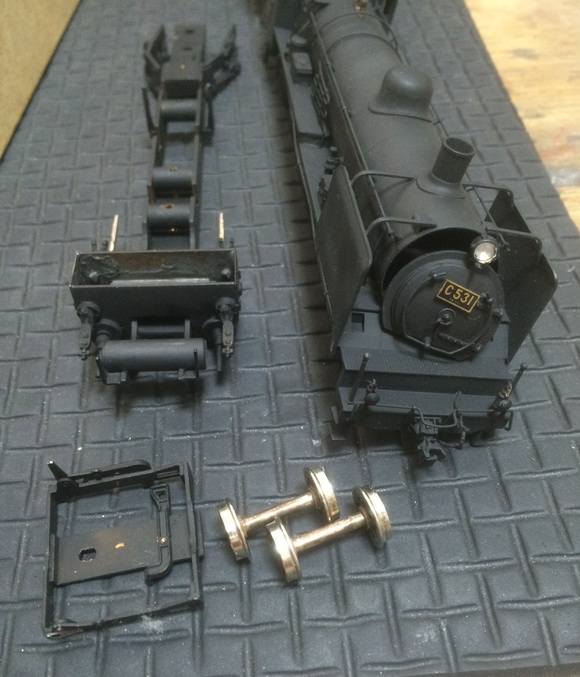

早速分解してみました。



やはり経年劣化が多くモーションプレート類も外れてました。

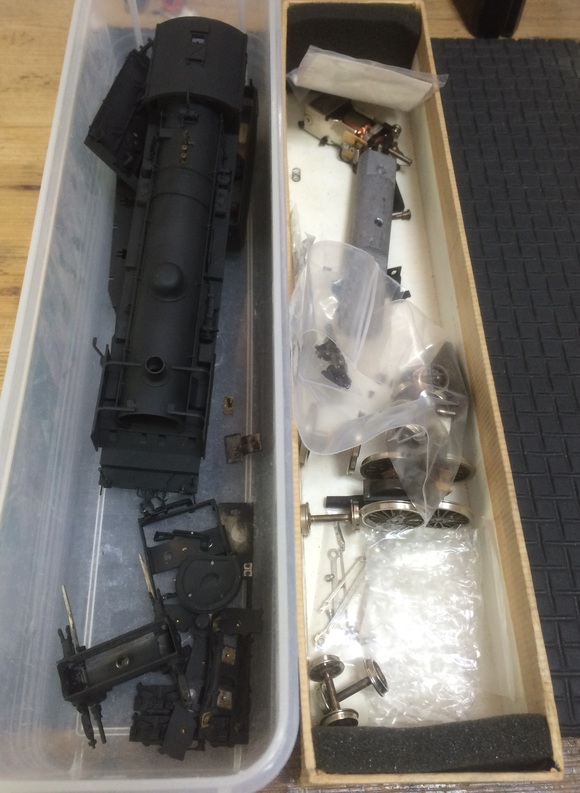

さらに分解を進め全バラ状態としてみました。



ん~! 車体はそれなりにしっかりしてそうです。  ただ塗装は白っちゃけており
塗り直しですね。

よって即行で塗装剥離してみました。

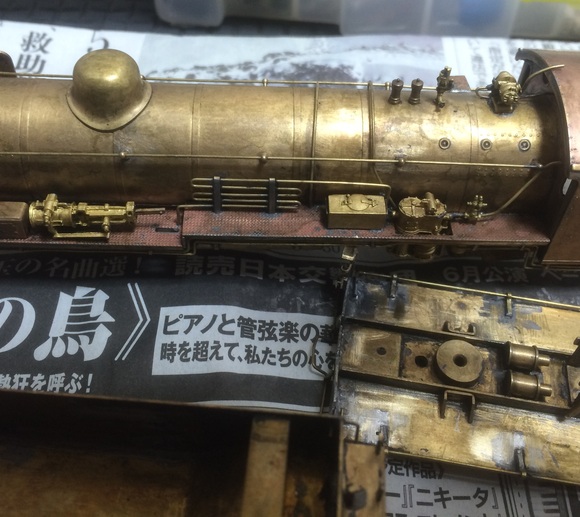

やはり、ロストだらけで当時としてはかなりおごっている車体だったようです。

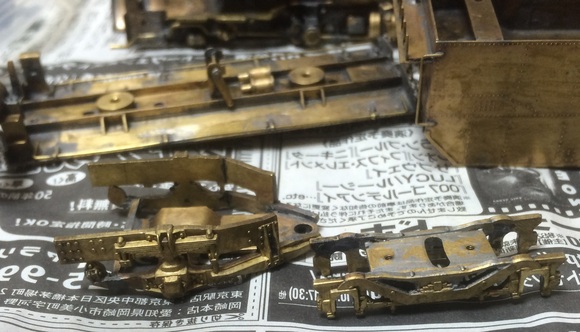

先台車、従台車もロストです。



ランボード上のパーツもすべてロストです。



これはやる気が出ますね。
さて、どのように仕上げるかはこれから指南しますが。
まずは前照灯の点灯化、釣り掛け駆動化、DCC化、イコライザー??(これは
無理しないほうが良いかもしれません。)
まとめて近代化しようと考えてます。
[PR]
# by takedon2000 | 2016-07-13 23:04 | C53再生プロジェクト

京急2100系の製作 その21(最終回)

今回で、1年半かけた京急2100系は終了となります。

最後に仕上げの写真を紹介します。
その前に、今回の車両は、DCCサウンド機能搭載と今までの車両でも行ってきました
(分解整備性・側面方向幕の点灯化)等を盛り込みとりあえずできそうな所は詰め込んで
みました。)

あまり参考にならないとは思いますが、どこか一つでも完成品を超えたいとのモットーで
進めましたので、一応満足しております。

前回までに記載忘れた記事を一部紹介です。
今回のDCC化での課題は、スピーカーをいかに見せないかです。

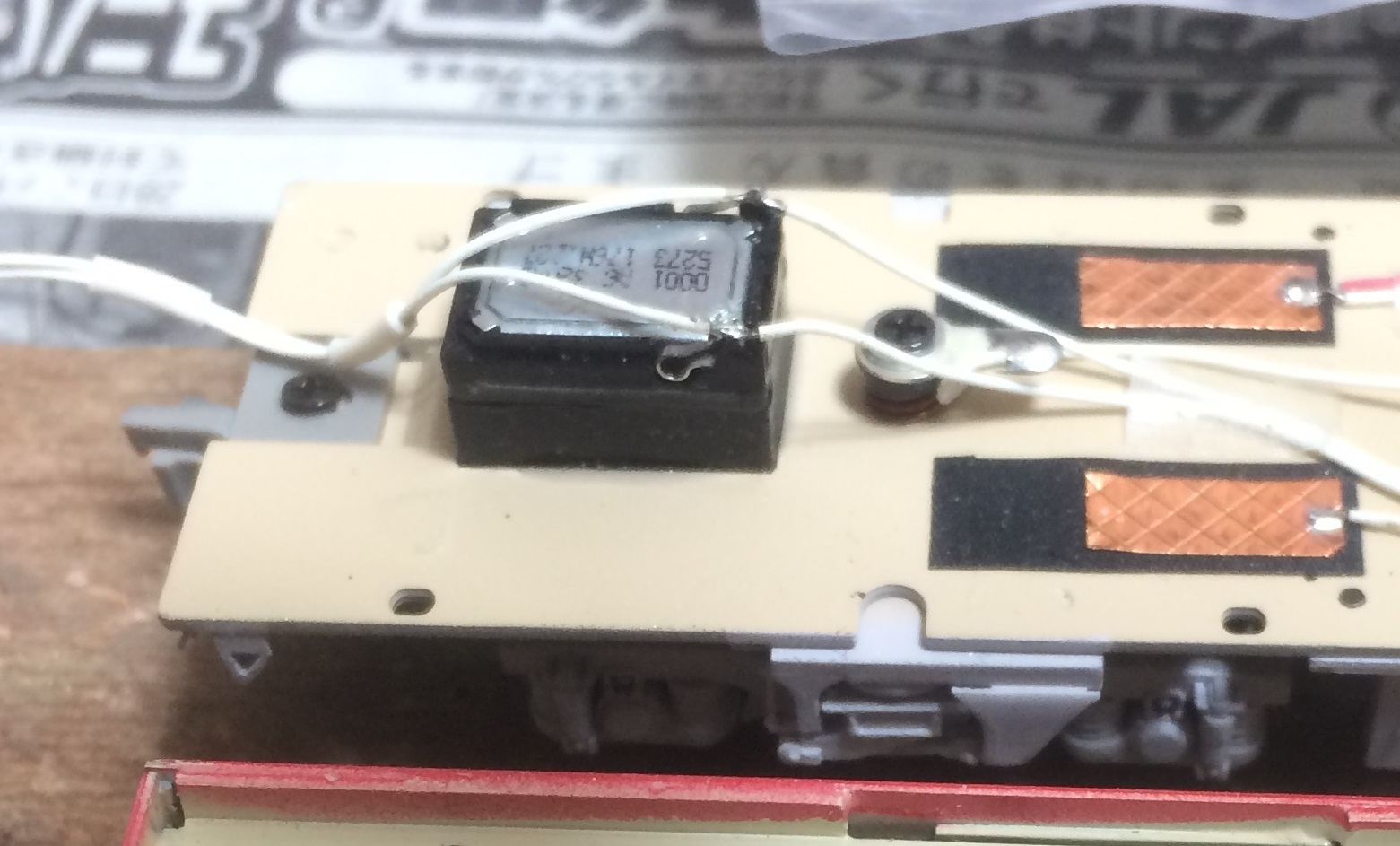

この為、モーター車にはシュガーキュービックスピーカーを床板をくり抜いて低マウント化

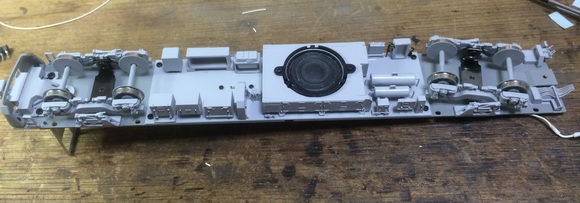

先頭車はSIEMENSトラクションコンテナ内にΦ23のスピーカーをマウントしてます。



先頭車のスピーカーへは引き通し線を各車両に取り付けました。
これで全てのM車(1,4,5,8車)からドレミファが聞こえるようになってます。

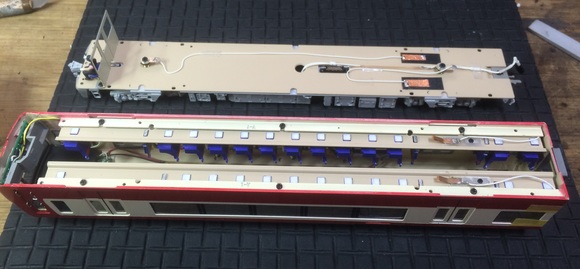

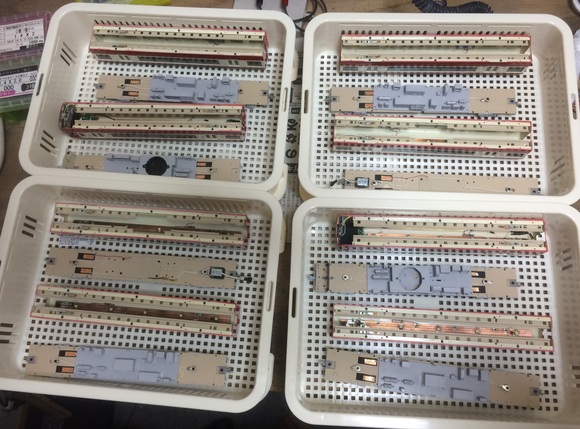

分解作業性も、下記の様に取り付けネジを外しただけで上下分割となります。



これですべての工作は終了です。

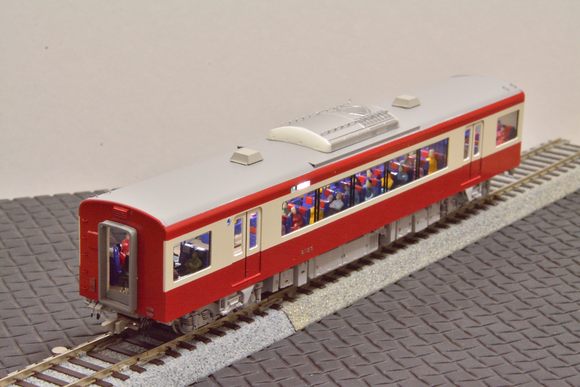

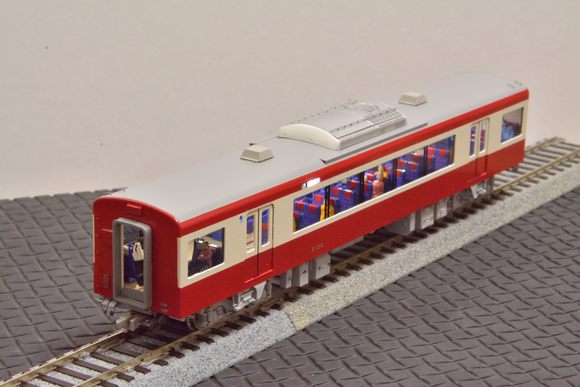

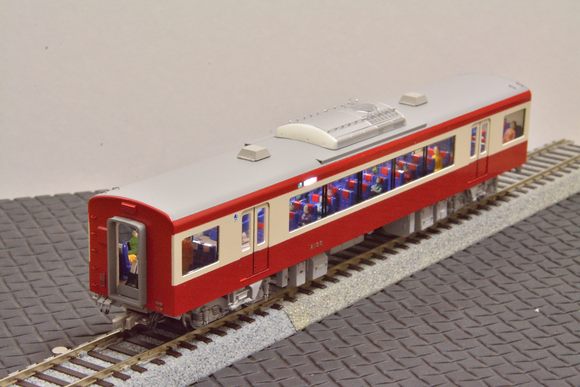

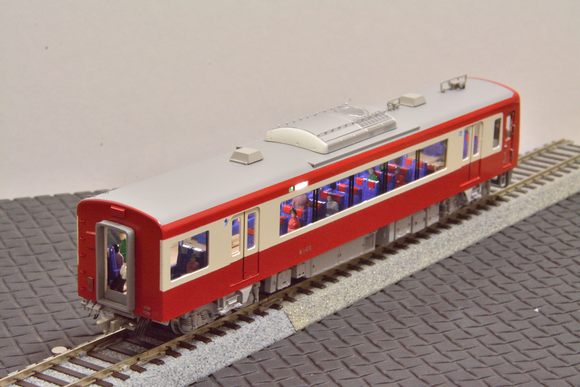

最後に1両毎に写真を撮っておきます。
拡大するとシートのドット柄がきれいに見えます。

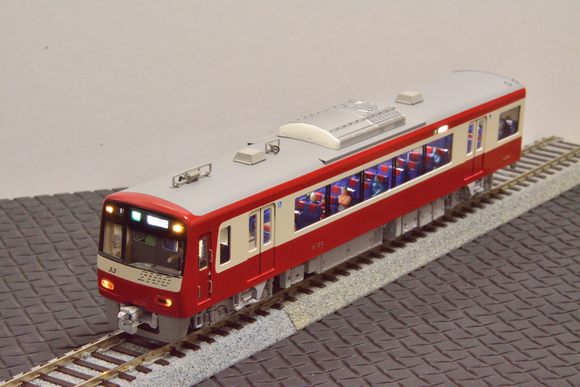

1号車(2133:Muc)



2号車(2134:T)



3号車(2135:Tp)



4号車(2136:Mu)

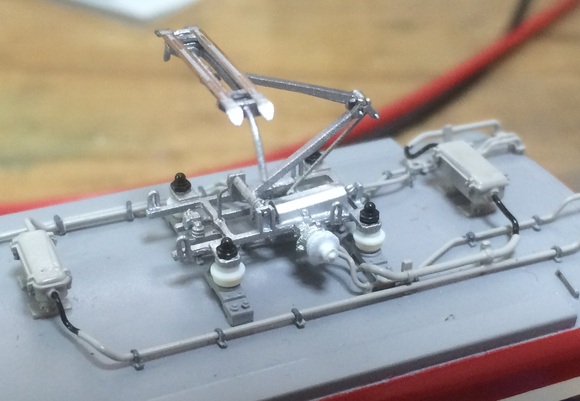

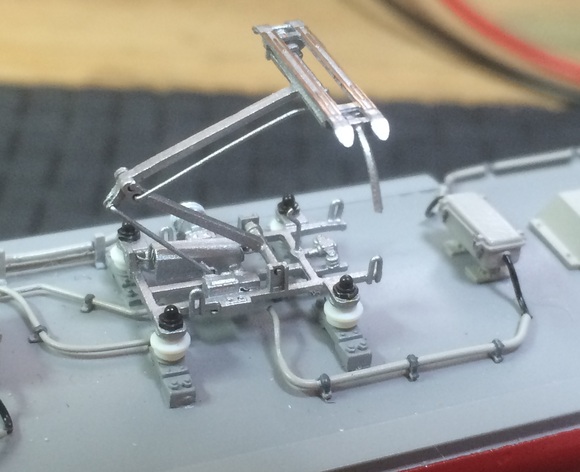

パンタ回り




5号車(2137:(Ms)



6号車(2138:T)



7号車(2139:Tp)



8号車(2140:Msc)



これで終了です。
静岡トレインフェスタでロールアウトとなりましたが、特に問題点もなく順調に走行しました。

1年半も掛かってしまい申し訳ありませんでしたが、いろいろご助言頂きました
U-TRAINS様ありがとうございました。
無事完成となりました。
[PR]
# by takedon2000 | 2016-05-21 23:59 | 京急2100系製作

京急2100系の製作 その20(室内)

連続投稿です。

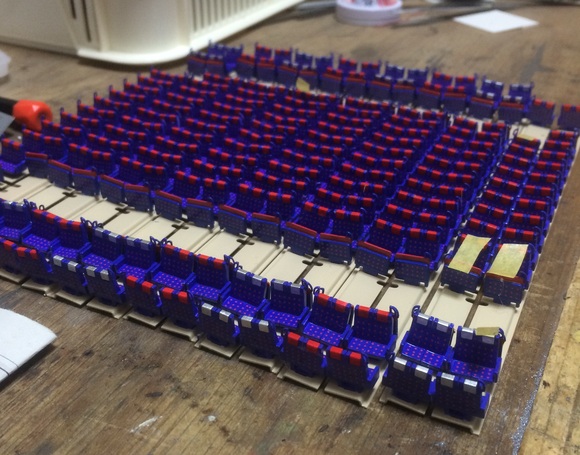

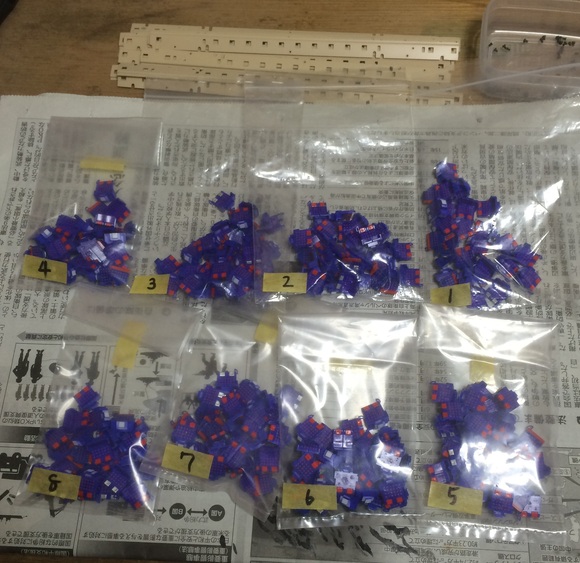

先月作っておいた椅子を号車別に袋に詰めてました。



これを気合で座席取り付け板に固定しました。

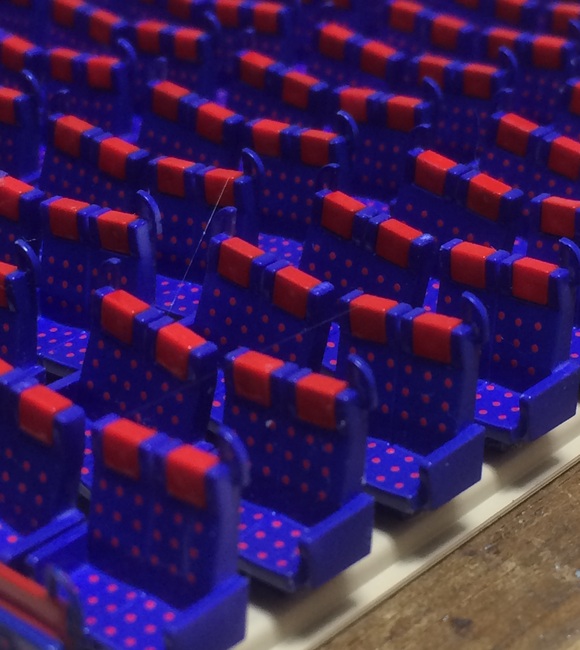

どこかの映画館??的なご指摘もありましたが、並べると凄い事になってますね。



さて今回は228人の乗客と2人の女性乗務員に任務に就いていただくこととしました。

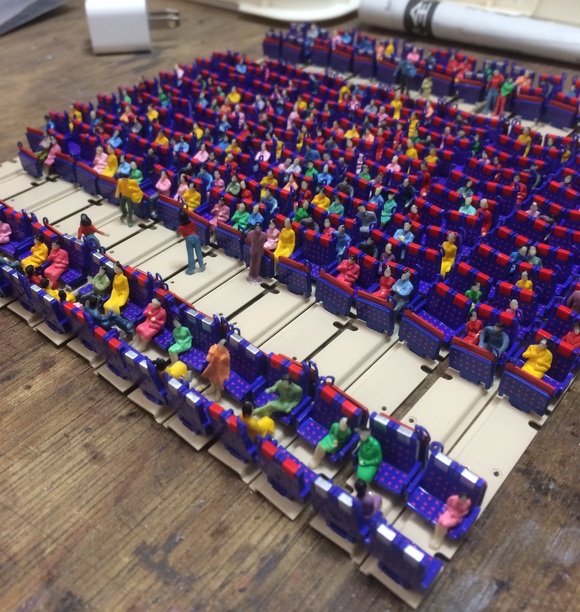

まずは乗客の皆様に座って頂く事としました。
ん~映画館? 劇場? って感じですね。



運転士の方にも着席願いました。



車掌の方にも乗車いただきました。



なお、幌が取り付けられてなかったのでエポキシで最後の接着作業となります。
あと、気づいた時点で色々色差しはしようと思ってます。

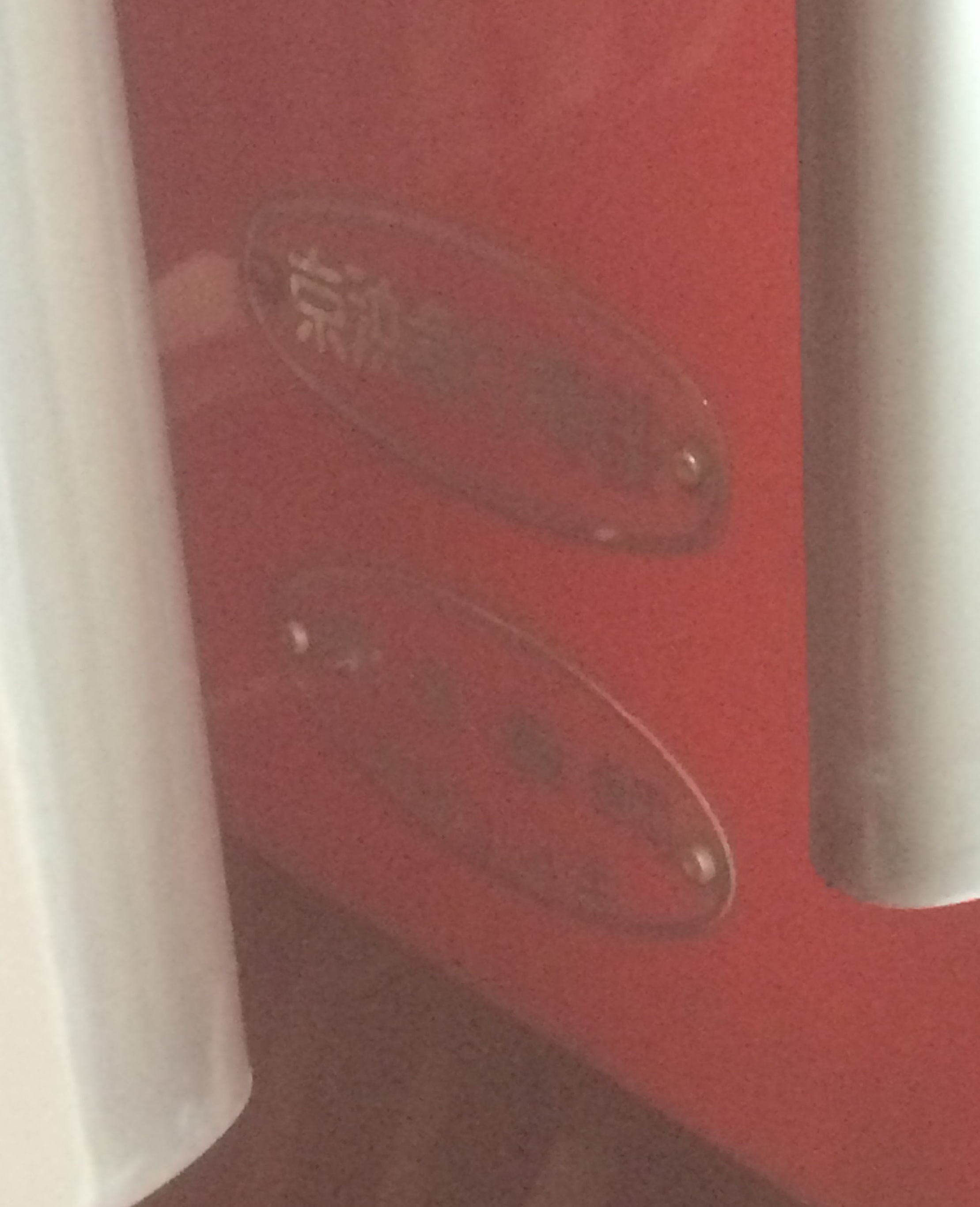

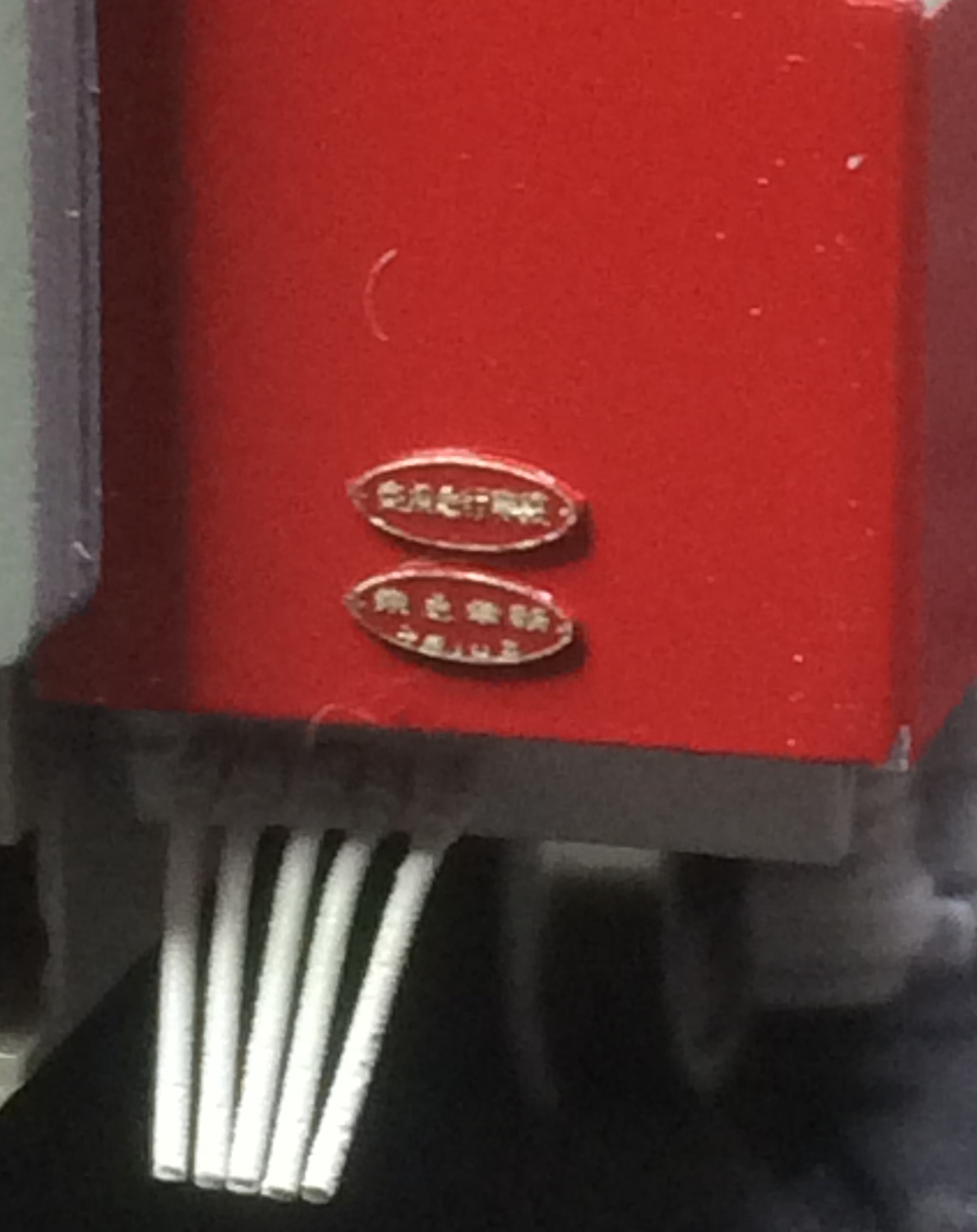

おっと、銘板付けを忘れてました。

まずは実車を確認しまして、



同じように貼り付けてみました。



色差しが必要ですね。
[PR]
# by takedon2000 | 2016-05-01 10:45 | 京急2100系製作

京急2100系の製作 その19(DCC)

この2100系は、SEAMENS製トラクションコンテナ駆動ですので、しっかり
積み込まないといけませんね。
といっても、ESUのLOKSOUND V4.0ですがね。

このキットでのモーター車は4.5号車です。

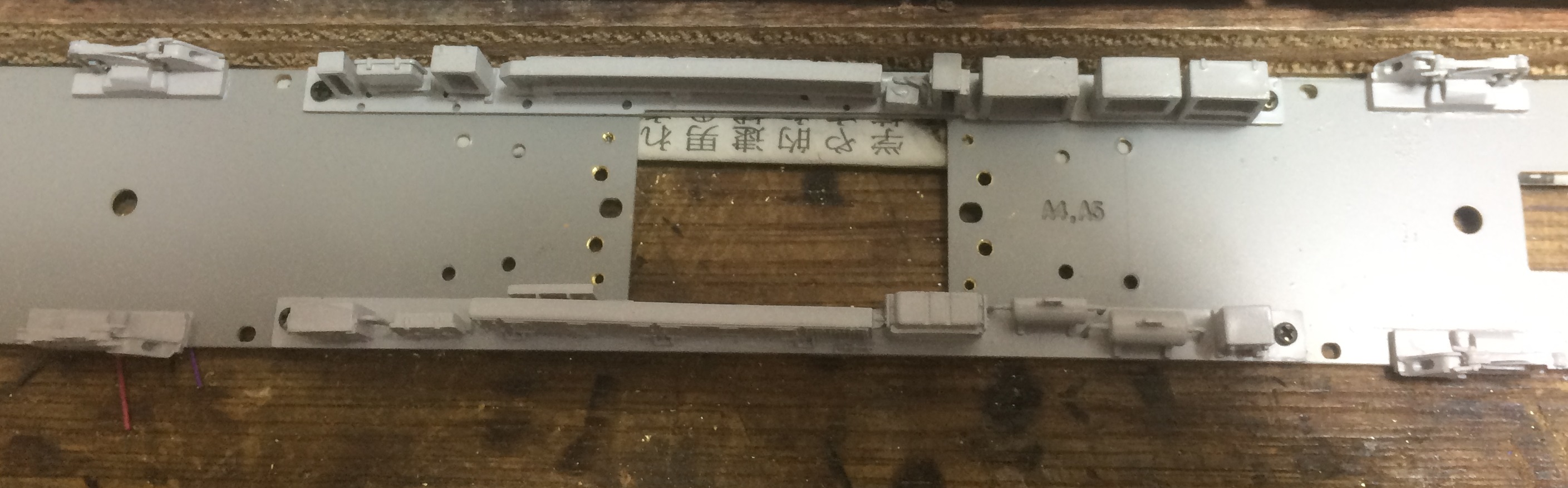

床板には以前紹介したようにEN22用の大きな穴が開いてます。
走行安定性を取るなら断然EN22を積む事をお勧めしますが、今回は挑戦も兼ねて
LN12搭載としてます。

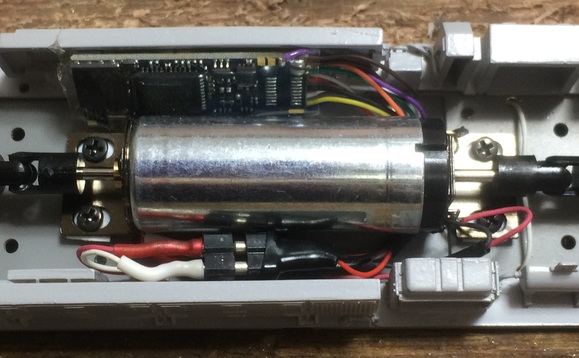

モーターとデコーダーの搭載位置はこんな感じとなります。
モータ-が小さくなった事で床下に全部収まりそうです。



実際に配線を済ませましたがギリギリですが積めそうです。
尚、今回の配線は、スイッチ式ではなく、カプラーでの組み替えとしてます。
色々な運転会で色々なコントローラーの使用が考えられますのでデコーダー保護として
DC運転の際は絶対にデコーダーに電気を流したくないので。。



と言っている相賀の問題が発生しました。
試運転兼ねてウエイトをつけながらジョイントの干渉チェックをした所、モーター軸を
下げた影響がもろに出ましたね。 当然といえば当然ですが....

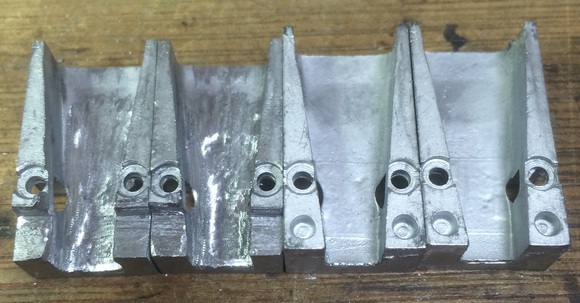

よって、ウエイトの削りですがこれが結構大変です。
何せ柔らかいのでヤスリもすぐ目詰まりしますしリューターのビットも同じです。
悪戦苦闘すること1~2時間ウエイトの底を削り18m対応で全長を1.5ミリ程短縮
しました。
一回り小さくなったような?

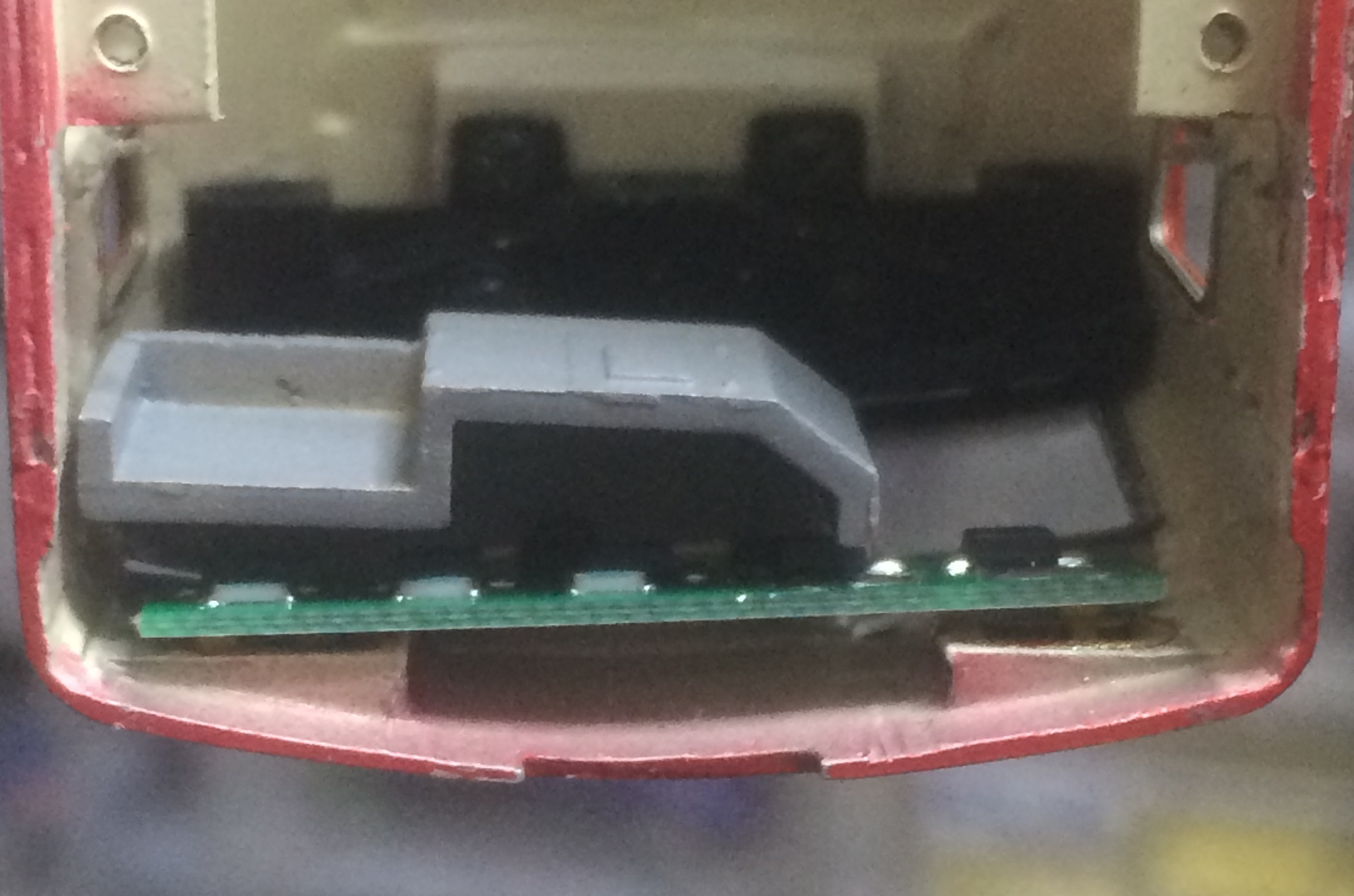

最後に室内側から以前作った蓋をすれば室内にはモーター・デコーダーは何も見えない
様になりました。



M者のスピーカーは丸形を置くスペースがないのでシュガーキューブを車端に搭載します。
置くだけではなく床板に長方形の孔をあけスピーカーをはめ込んでます。

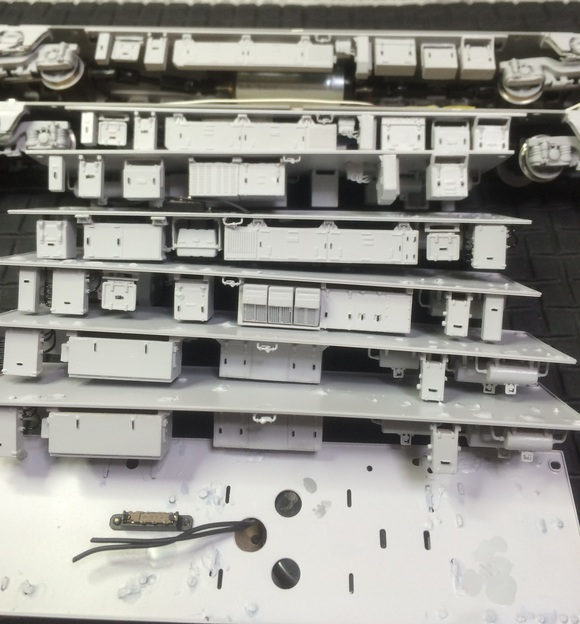

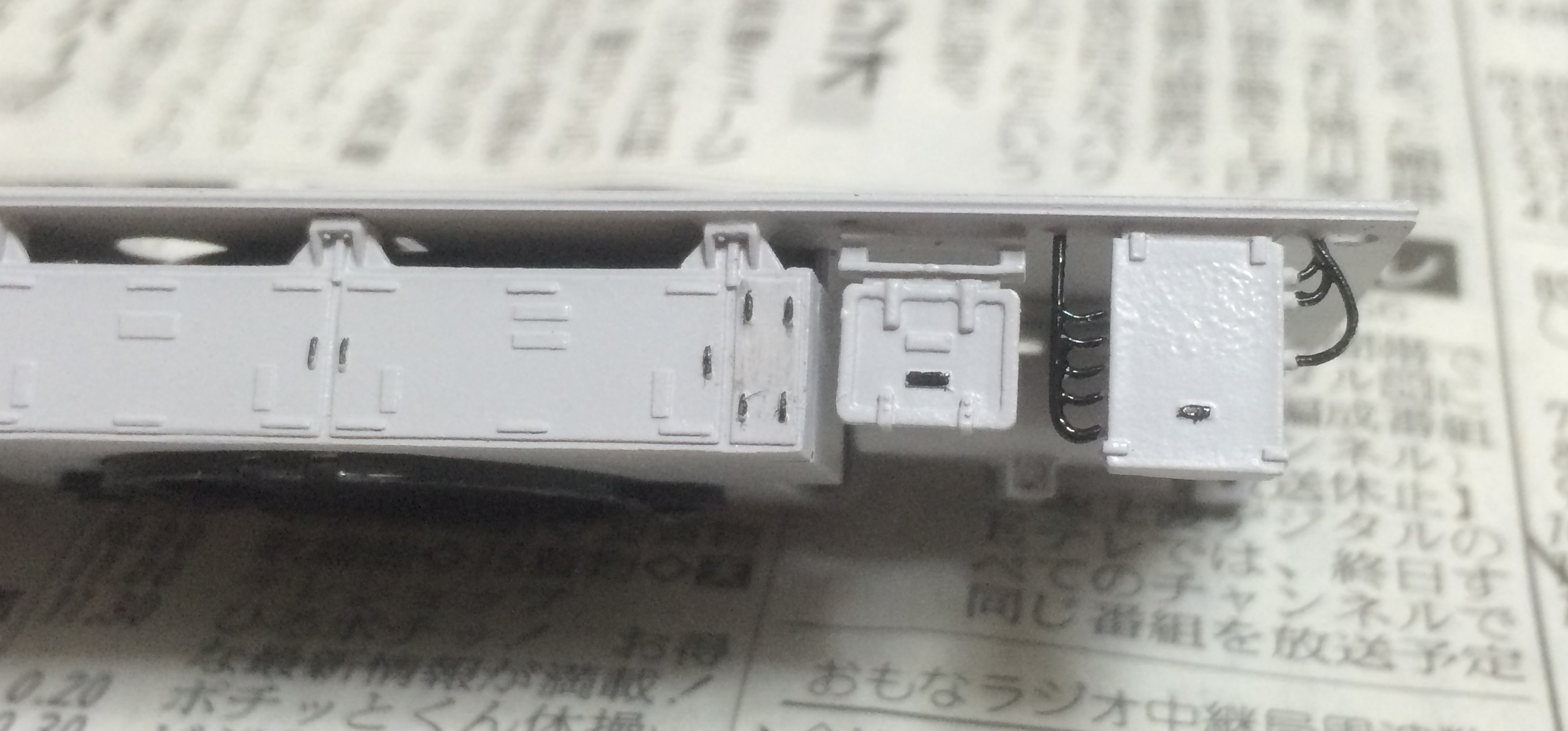

ついでですが、灰色系の床下は少し間が抜けてしまいますので色差しをしてみました。



楽しくなったので全部やっちゃいました。



さてこれで床下の準備は終わりました。
あとは、座席です。



もう少しですね。
[PR]
# by takedon2000 | 2016-05-01 08:43 | 京急2100系製作

京急2100系の製作 その18(車体の仕上げ)

殆どのパーツが揃った所で組み立てに入ります。
ちなみにまだ、作成していないものは、幌・運転席の塗装、側面表示灯(点灯回路)ぐらいでしょうか

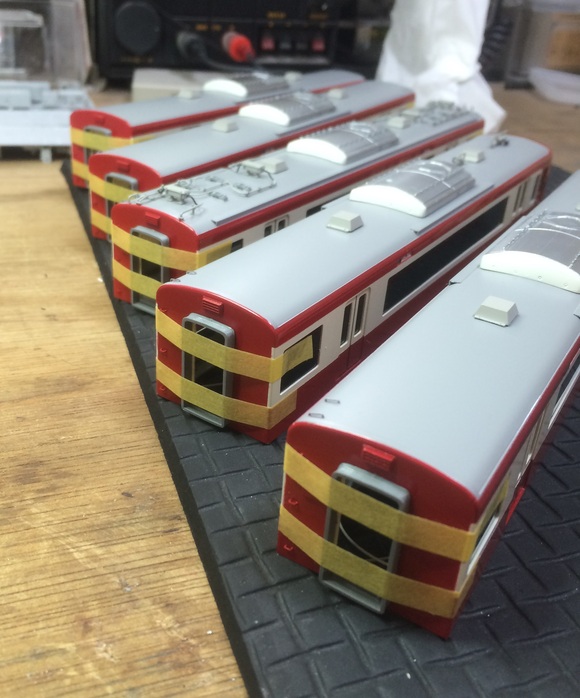

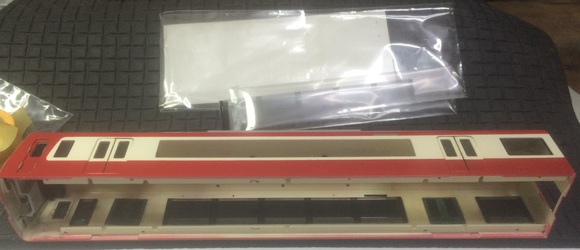

まずは、窓セルの貼り付けです。
これは全ての窓パーツが同梱されているのでとても親切ですね。
接着はゴム系で行っております。



私はこのゴム系接着剤の取り扱いが上手くないので2,3時間かかってしまいましたが無事終了。
といっても、多分どこかに細かい糸引きがあるんだろうなぁ。

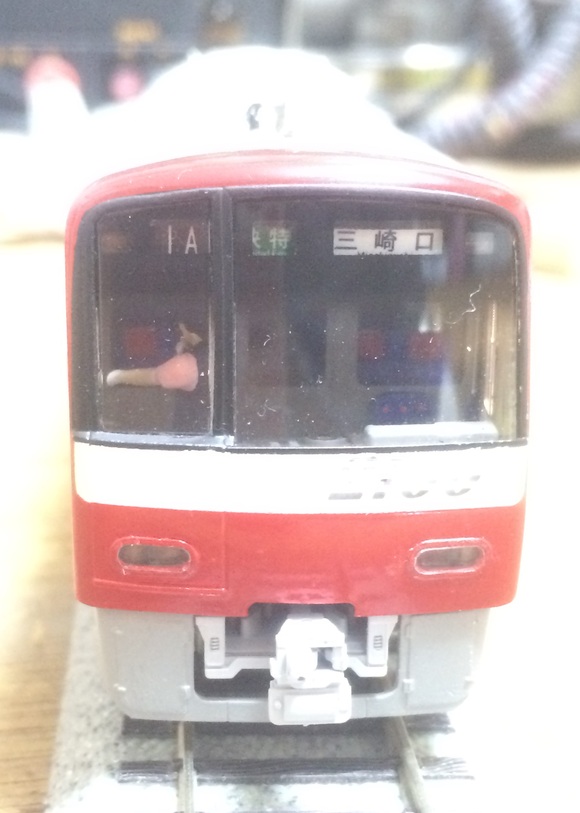

次に説明書通りライト部分の仕上げです。
前照灯・尾灯の仕切り部品を黒で塗装後、ライトレンジのクリアーオレンジ・レッドを色指ししました。
ちなみにこのクリアーは大学生の頃から使っております。(大瓶ですよ)



ついでに全面窓上の特急識別灯と行先表示も組み立てます。

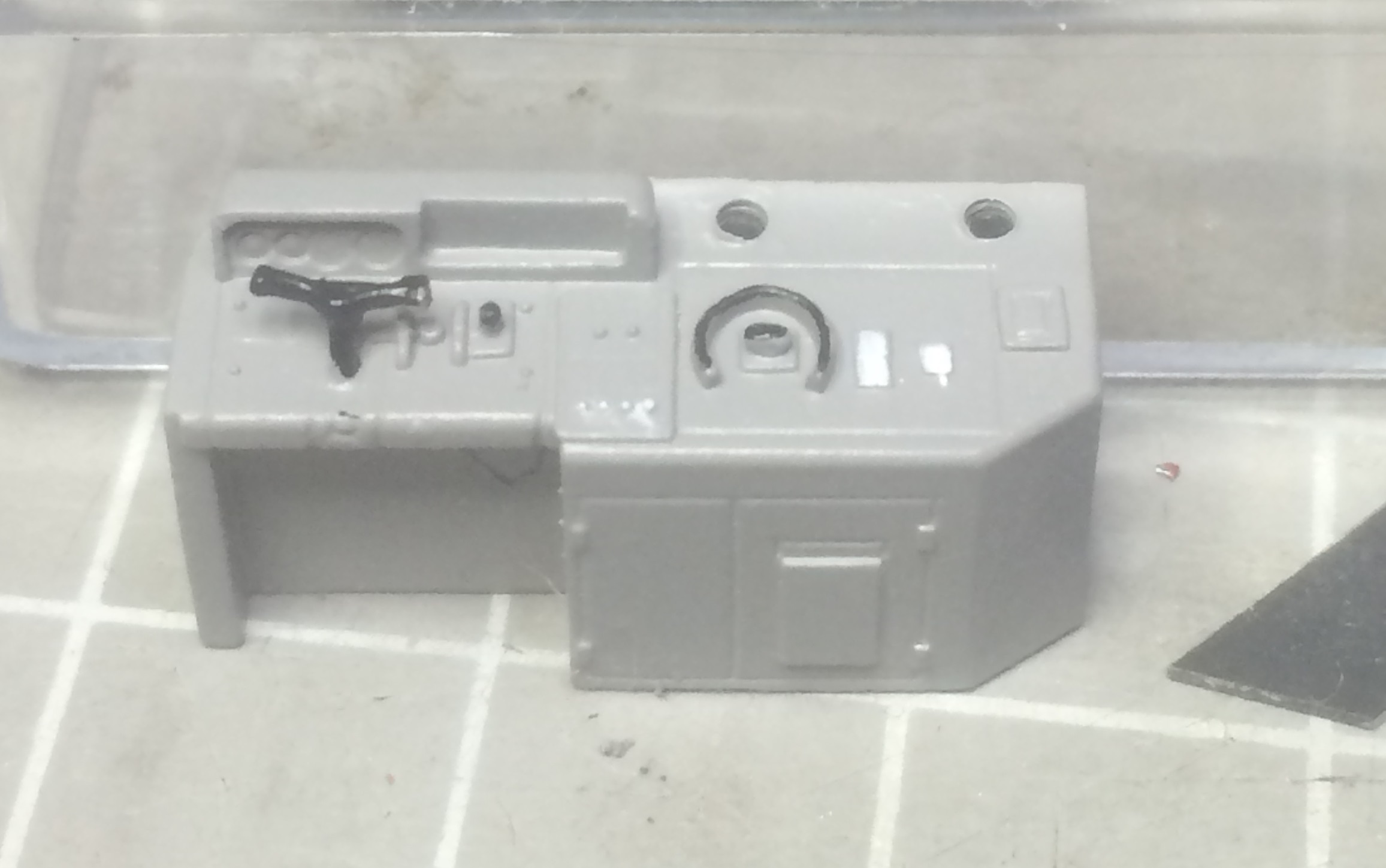

次は運転台ですが、濃いめのグレーで塗装後、面相筆で色刺ししてみました。

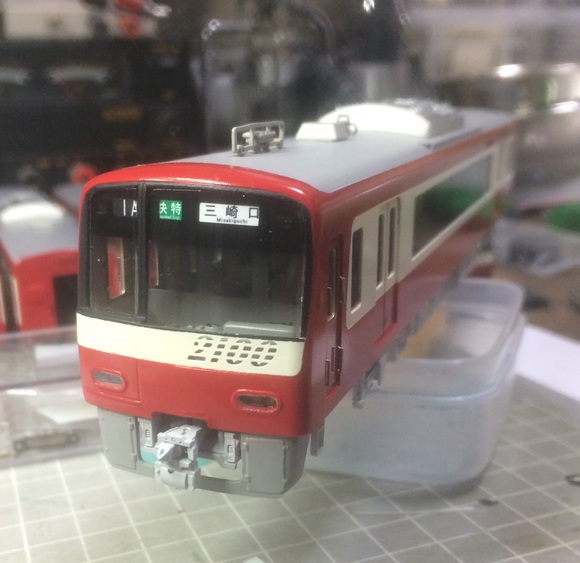

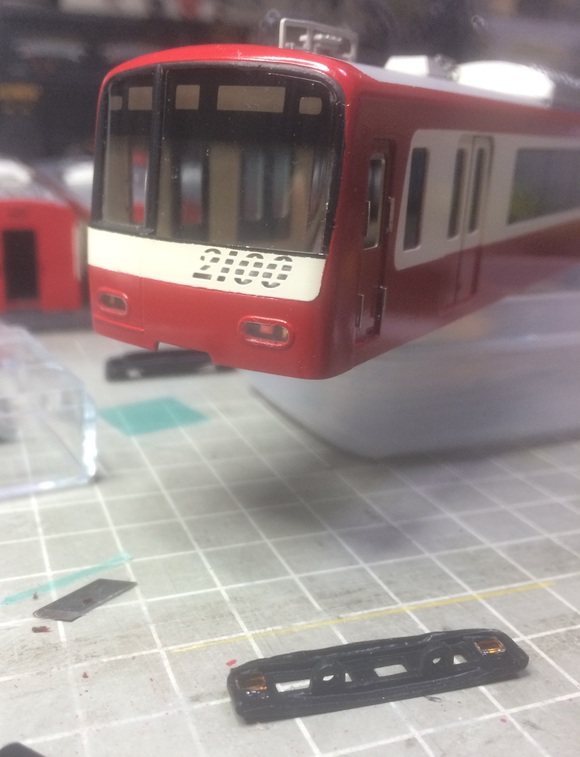

これら全部組み立ててみました。



次にライトユニット(これも同梱です。 至れり尽くせり!)
なっなんと合いません。



色々な部分寸法を測ったのですが、どうにもならない+時間がもったいないので

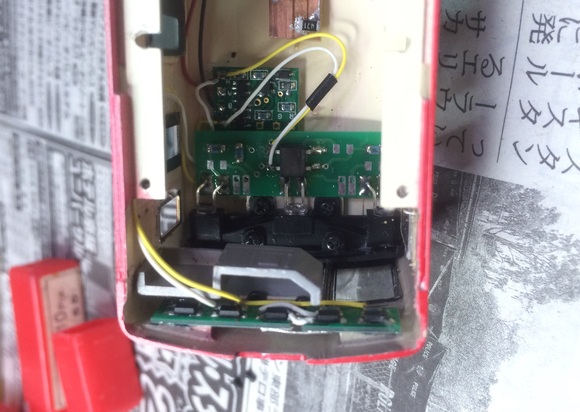

基盤を一度2分割して再配線して使いました。

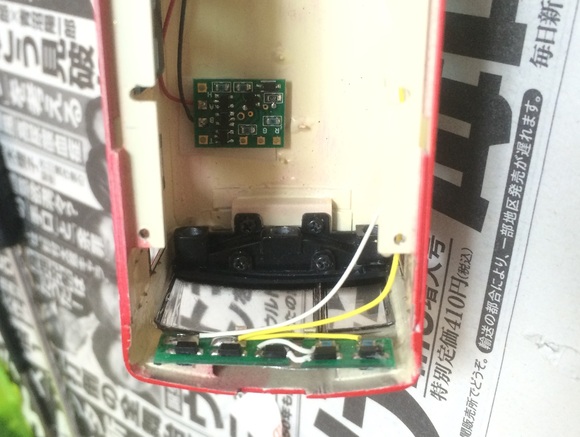

上に見えるのはDCCのファンクションデコーダーです。
さらにこのデコーダーに全ての配線をします。



話は前後しますが、この段階で室内灯+側面行先表示灯も同時に仕込んいきます。

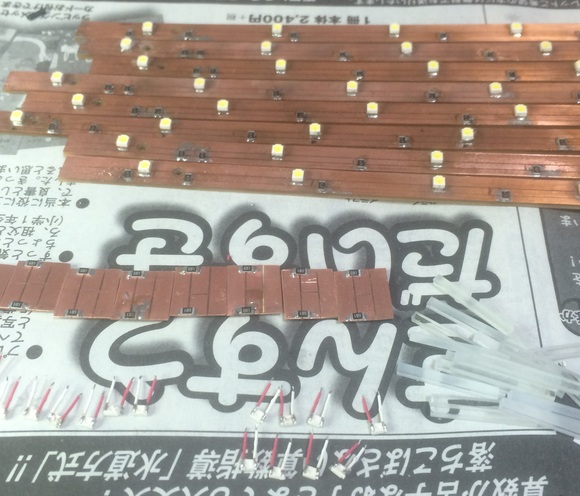

側面表示灯は今回もすべて自作で作りました。

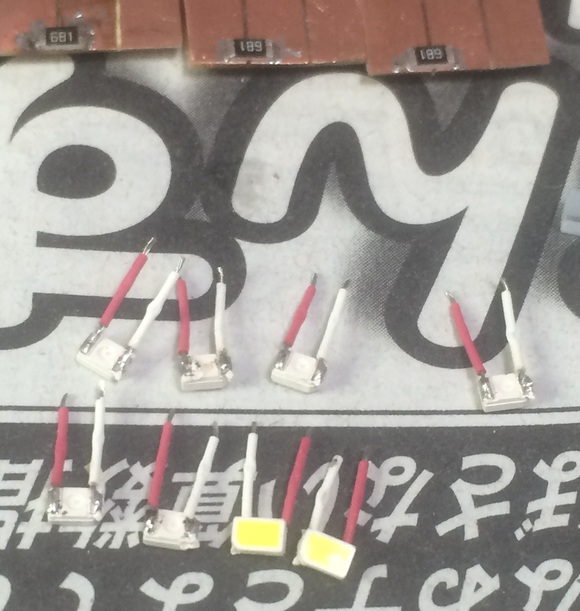

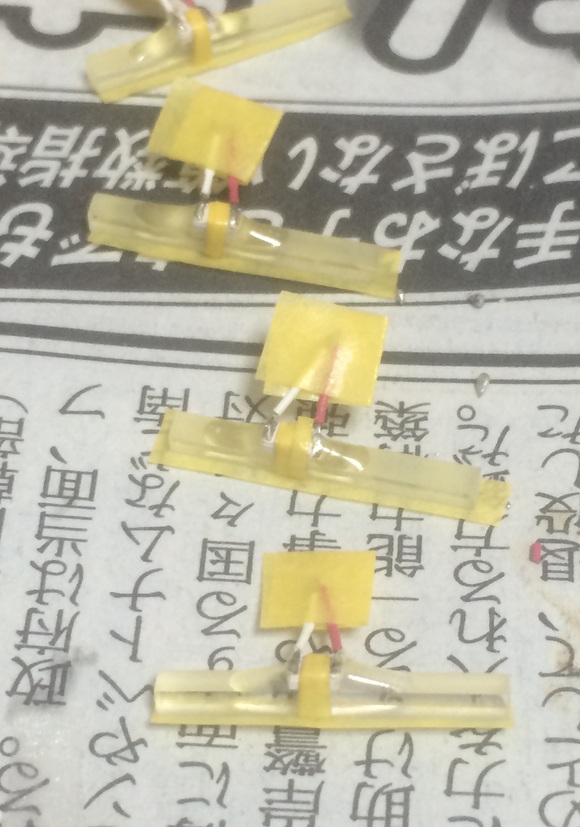

下の方が、側面表示灯の部品です。
まずは、発光部分です。
チップLEDの2×3ぐらいのものを用意します。



次にアクリル角棒□2㎜を適当な大きさに切りだします。



この角棒にLEDをエポキシ接着剤で接着します。



次に発光部分のみマスキングしてシルバーで塗装します。

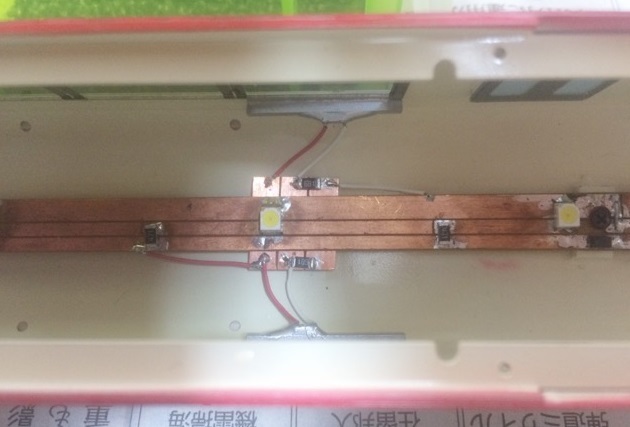

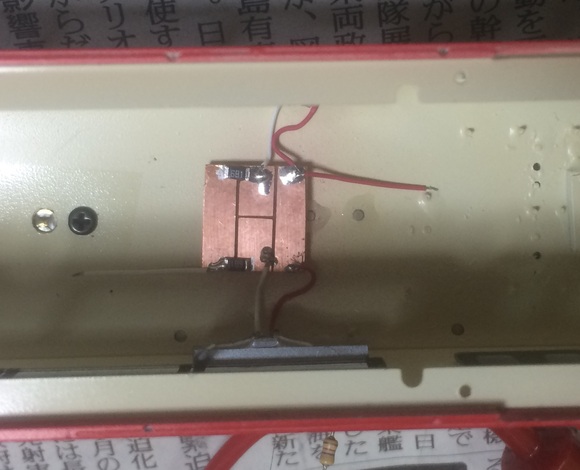

次に四角い基盤(側面表示灯用のチップ抵付)を室内灯の裏にセットします。



最後に室内灯の基盤を事前に半田付けしておいたM1.4の取り付け部にねじ止めします。
最後に全ての配線を行います。



難しいですね。
私の室内灯の基盤は、少し特殊で上下で+-ではなく上中下で、一番下が”+”、
まんなかが抵抗を設置する為の部分です。一番上が”=”ですね。
よって、側面表示灯は。下側”赤い配線+”、上側”白い配線 -”で電気を受けてます。

全体を写真で撮ってみました。

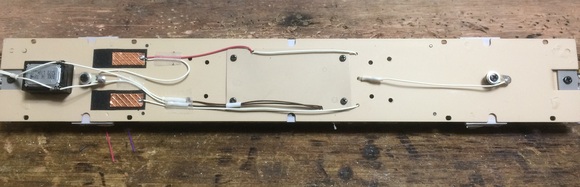

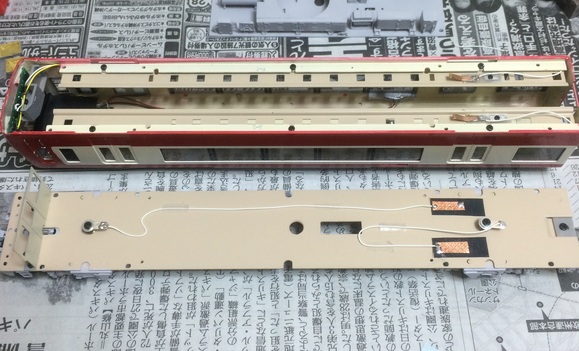

次に床板と車体の接点は、椅子の取り付け板の裏側で完結するようにしました。



今回はここまで。
次は、M車の仕立てですが、DCCの組み込みです。
GW前半にはUPします。
