京急2100系の製作 その16(LN12化)

台車の記事より1か月経ってしまいましたが写真撮るだけ取って記事が追い付いてません。
プラスして、クラブ運転会の準備とちょっとの仕事です。

さて、今回はどうしても変更したく思ってましたモーターの記事とします。
キット指定は、エンドウのEN22ですが搭載してみるとやはり”デカい”につきます。

床下側です。



車内側です。



気にしてはいけないのかと思いボディー載せてみましたがやはり”デカい”です。



よって、新発売となったCanon LN12を試す事としました。
今回使用する取り付け金具はIMON用の床板を切り欠くタイプです。
これを使って、床を切り欠かない程度約1ミリのワッシャーを金具と床板の間に挟みました。

まずは、取り付け寸法を原寸でプリントアウトして床板に穴を開けていきます。
CADで図面作製し貼付けます。




次に穴位置をポンチで記し付けます。




床板に取り付けてみました。  かなりすっきりしますね!
写真をよく見ると分かると思いますが床板と金具の間に1ミリのプラ版が入ってます。



車内側はこんな感じです。 車内側の床板上面とツライチです。



これはいけそうなので蓋も作っちゃいました。



蓋の色を車内側とすれば目立たなくなります。

また、横からのアングルも写真撮っておきましたので載せておきます。
LN12は1ミリほど下に下げて搭載してますが、EN22程低くなりませんので
線路とのクリアランスも心配なさそうです。

因みに、MPとの軸ズレが心配かと思いますが、写真は撮っておりませんが
走行テストした感じでは問題なさそうです。




次の記事は、椅子の仕上げに入ります。  これは大変でした!!
[PR]
# by takedon2000 | 2016-03-30 00:20 | 京急2100系製作

京急2100系の製作 その15(床板、台車塗装)

さて、やっと床板の塗装まで来ましたがこの車両はずっと色を塗っている気がしてきてます。

まずは床板をねずみ1号と灰色9号の中間色で塗装します。



次に社内側をMr.Color  No,45で塗装します。



ついでに座席取り付け板も同じ色で塗装しました。

再度裏側のヨーダンパー部をマスキング塗装します。

台車の色は灰色8号で良いのですが、少し暗いかと思い調色しました。
これは好みですので...

一応レシピは
  Mr.Color No,338 ライトグレーFS36495 10ml
  ガイヤノーツ EX-01  ピュアホワイト      5ml
  Mr.Color No,68  モンザレッド       1滴(気持ちです)

ヨーダンパーの部分と配管部をマスキングします。



凹凸が多いので塗装も一苦労です。



台車もヨ-ダンパーと同じ色で塗ります。
よって、いつもの如く車輪のマスキングです。



最近この作業が楽になったような気がしてきました。



最後の台車をくみ上げて床下ききを残して終了。



床下機器は同じ色で塗装か少しだけねずみ1号か灰色を入れてアクセント付
けようかと思います。

以上
[PR]
# by takedon2000 | 2016-02-25 22:52 | 京急2100系製作

京急2100系の製作 その14(クーラー仕上げ)

今回は屋根上のクーラーを仕上げていきます。
以前の記事で途中まで組み立ててストップさせておりました。



はんだ付けを完成させなかったのはファンの色とクーラー本体の色を
微妙に変えたかったためです。

まず両端の半田ポイントをマスキングします。



この状態でファンの部分をガイヤノーツ ダークステンレスシルバー(No,1002)
で塗装します。



こんな状態にしておきます。



その後、以前作っておいた治具を用いクーラー本体にファンをはんだ付けします。



押し付ければセンタリングされるのとスポンジでクーラーへの押さえつけができます。



まず初めにベースのライトステンレスシルバー(No,1001)を塗装します。



次は、2100系用の専用クーラーの特徴である前後のカバーをFRP色っぽく
塗装します。
これすいません、調色レシピ作り忘れました。
ただ、マッハ模型のNo,97(ケープアイボリー)と灰色9号の混ぜ物です。
多少、ねずみ1号を混ぜると汚れ感の出た実車色になりますが、今回の車両は
新生時を目指してますのでねずみ1号は加えてません。



こんなイメージです。



最後に前後をマスキングしまして、再度ライトステンレスシルバーを塗装します。



これで完成です。



結果的によくわからなかったですがクーラー内の遠近感が少し出たかなっという感じです。
完全な自己満足ですね。



この先塗装が続きます。
次は床板、台車、車輪の塗装です。
[PR]
# by takedon2000 | 2016-02-09 00:02 | 京急2100系製作

京急2100系の製作 その13(SIEMENS)

車体塗装が昨年末一段落しましたので改造系のネタです。

今回の車両も今までの営団6000系、東武50070系同様にDCC仕様と
するのですが、熊田貿易さんよりSIEMENS用のサウンドデコーダーが発売されて
ますのでこれを取り付けることとします。

まずはSIEMENS製のGTO素子によるインバーターを組み込むため、床下を
加工します。 (なんか書き方が変ですね。 ただ単にスピーカー用の穴を
明けてるだけなのに)



この黒いのはΦ23用のバッフルです。LOK SOUNDの純正と同等品です。

高さもちょうど収まりました。



一応先頭車に組み込んでみましたが、とりあえず何とかなりそうです。
バッフルと床下危機はM1.4ネジ止めとしてますが、音の割れ等が発生した場合は
接着しようと考えてます。



また、中間車4,5号車にもスピーカを仕込みます。
こちらは、Ⅿ車なのでトラクションコンテナ部分がEN22に占拠されてますので
熊田で売っているシュガーキューブを車端に床板に四角い穴をあけてセットします。
これで目立たなくなると思うのですが、如何程か?



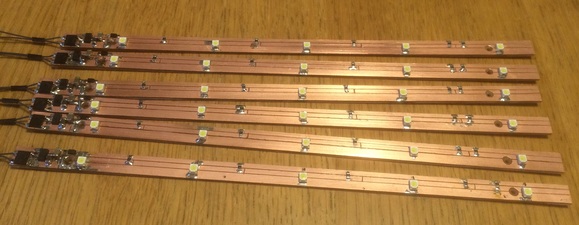

順次組み立て開始ですが、現在側面の行き先方向幕をどのように光らせるか
指南中です。
[PR]
# by takedon2000 | 2016-01-26 23:20 | 京急2100系製作

謹賀新年 2016

あけましておめでとうございます。



今年も宜しくお願いいたします。

今年去りゆく列車に敬意を込めて
